傘齒輪暗桿刀閘閥 | DMZ573H
傘齒輪暗桿刀閘閥 產品說明
傘齒輪暗桿刀閘閥
1，傘齒輪暗桿刀閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
2，采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
3，上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
4，在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
5，特別適合在粉塵及干燥的惡劣環境中長期正常工作。
6，可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
設計制造 :JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94 ?HG/20592
試驗與驗收 : GB/T13927-92
傘齒輪暗桿刀閘閥 性能規范
| 公稱壓力（MPa) | PN |
|---|---|
| 殼體試驗 | 1.5*PN |
| 密封試驗 | 1.1*PN |
| 工作溫度 | 橡膠≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 適用介質 | 紙漿、污水、煤煤氣等 |
傘齒輪暗桿刀閘閥 材質說明
| 閥體、上蓋 | 碳鋼、不銹鋼 |
|---|---|
| 碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |

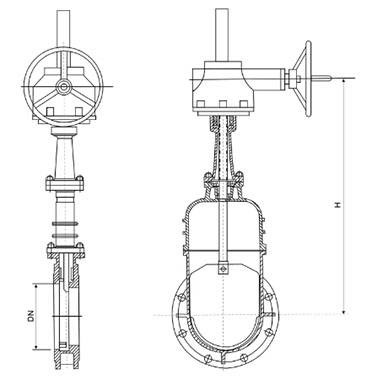

傘齒輪暗桿刀閘閥 結構尺寸圖
傘齒輪暗桿刀閘閥 連接尺寸
| 公稱通徑 | H |
|---|---|
| 150 | 730 |
| 200 | 910 |
| 250 | 1050 |
| 300 | 1265 |
| 350 | 1470 |
| 400 | 1630 |
| 450 | 1810 |
| 500 | 1970 |
| 600 | 2290 |
| 700 | 2560 |
| 800 | 2990 |
