CHQ智能一體化電動執行器 | 角行程執行器

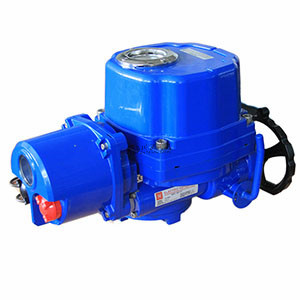

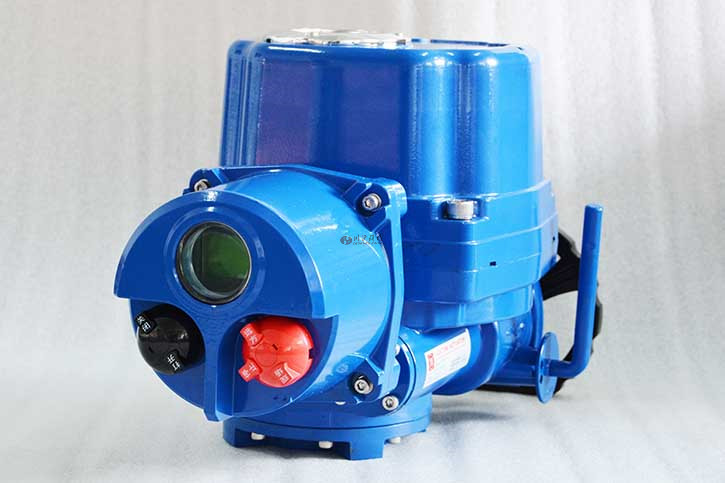

CHQ智能一體化電動執行器圖片

CHQ智能一體化電動執行器產品說明

CHQ智能一體化電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。

CHQ智能一體化電動執行器技術參數

外殼	防水級別 IP67,NEMA4 and 6
電機電源	110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制電源	110/220V AC 1PH，50/60 Hz, ±10%
電機	鼠籠式異步電動機
限位開關	2 X 開/關， SPDT,250V AC 10A
輔助限位開關	2 X 開/關， SPDT,250V AC 10A
扭距開關	開/關 ，SPDT,250V AC 10A
行程	90°±10°
失速保護/操作溫度	內置熱保護，開150℃ ±5℃ /關 97℃ ±15℃
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接線孔	2個PF 3/4"
環境溫度	-20℃--+70℃
潤滑	鋁基潤滑脂（EP 型）
材料	鋼,鋁合金，鋁青銅，聚碳酸脂
環境溫度	大90％ RH
抗震性能	X Y Z 10g,0.2～34 Hz,30分鐘
外涂層	干粉，環氧聚酯

CHQ智能一體化電動執行器產品特點

殼體	殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型和防爆型供選擇
電機	全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機
指示器	指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便
干燥器	用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥
自鎖	精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油
安裝	底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝
線路	控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工）
手動結構	手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
扭矩開關	可提供過載保護（QDL-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
防脫螺栓	拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質
智能模塊	采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性
閥位數字顯示	執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示
相序自動調整	智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題

CHQ智能一體化電動執行器選型參數

型號 Model	大輸出扭矩 Max output torque	動作時間 Operating time 60/50HZ	大軸徑 Max bore size	電機 F級 F-class motor	額定電流(A)50HZ Rated Current(A)50HZ				手輪轉速 Handwheel revolution	重量Weight
	大輸出扭矩 Max output torque	動作時間 Operating time 60/50HZ	大軸徑 Max bore size	電機 F級 F-class motor	單相 single phase		三相 three phases		手輪轉速 Handwheel revolution	重量Weight
	N.M	90°	mm	W	110V	220V	380V	440V	N	Kg
CHQ-005	50	18/22	Φ20	20	1.10/0.95	0 55/0 54	0 3/0.3	N/A	10	75
CHQ-008	80	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	75
CHQ-010	100	18/22	Φ20	20	110/0.95	0 55/0 54	0 30 3	N/A	10	7 5
CHQ-015	150	21/25	Φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	17.3
CHQ-020	200	21/25	Φ22	40	1.67/1.67	0 89/0.85	0.31/0.31	0.30/0 31	11	173
CHQ-030	300	26/31	Φ35	90	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	135	22
CHQ-050	500	26/31	Φ35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	135	23
CHQ-060	600	26/31	Φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	135	23
CHQ-080	800	31/37	Φ45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16 5	29
CHQ-120	1200	31/37	Φ45	180	4.20/4.10	2.35/2.30	o.e7/0.87	0.81/0.81	16.5	29
CHQ-200	2000	93/112	Φ65	180	4.10/4.10	2152 20	o.a5/O.a5	0.79/0.79	49.5
CHQ-300	3000	93/112	Φ65	180	4.20/4.10	2.35/2.30	0.85/0.85	0.81/0.81	49 5	75
