T型過濾器 | SRT/SBY

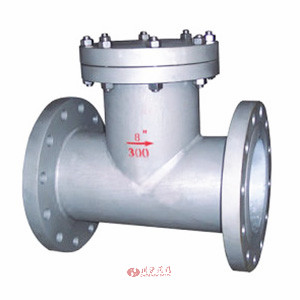

T型過濾器 產品說明
T型過濾器采用碳鋼、不銹鋼材質焊接而成，分SRT直角式過濾器和SBY直通式過濾器兩種結構，是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
T型過濾器 技術參數
| 壓力范圍 | PN10-PN40 |
|---|---|
| 溫度范圍 | －40℃-500℃ |
| 傳動方式 | 自動 |
| 閥體材質 | 鑄鋼、不銹鋼 |

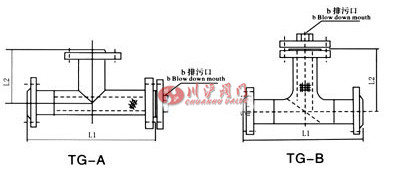

T型過濾器 結構尺寸圖
T型過濾器 連接尺寸
| 公稱通徑? DN |
安裝尺寸 | 排放口 | 有效過濾面積(m3) | 重量? kg |
||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 298 | 158 | 268 | R3/8" | DN20? 平面 |
DN20? 凸面 |
0.00277 | 13.6 |
| 65 | 337 | 179 | 304 | 0.00421 | 18.9 | |||
| 80 | 370 | 195.5 | 330 | 0.00552 | 24 | |||
| 100 | 432 | 225 | 382 | 0.0088 | 36.3 | |||
| 150 | 557 | 280 | 482 | 0.01696 | 68.9 | |||
| 200 | 678 | 332.5 | 578 | 0.0355 | 140 | |||
| 250 | 791 | 383 | 66 | 0.0529 | 216.2 | |||
| 300 | 918 | 437 | 768 | 0.0686 | 215. | |||
| 公稱通徑? DN |
安裝尺寸 | 排放口 | 有效過濾面積(m3) | 重量? kg |
||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 402 | 222 | 46 | R1/3" | DN20? 平面 |
DN20? 凸面 |
0.00387 | 8.9 |
| 65 | 469 | 255 | 76 | 0.00592 | 12.6 | |||
| 80 | 512 | 282 | 89 | 0.00811 | 15.8 | |||
| 100 | 590 | 330 | 105 | 0.013 | 23.4 | |||
| 150 | 773 | 423 | 143 | R3/4" | 0.026 | 47.2 | ||
| 200 | 951 | 510 | 178 | 0.0459 | 98.4 | |||
| 250 | 1099 | 599 | 216 | 0.0706 | 154.7 | |||
| 300 | 1291 | 691 | 254 | 0.0942 | 232. | |||
