復合式排氣閥 產品說明
CARX復合式排氣閥本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線
中，用來排除集積在管中的空氣，以提高管線及不泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以
防止管線園負壓而損壞。復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工
作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出
現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破
裂。其工作原理是：當管內開始注水時，閥辯處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升
并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，此時空氣
由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫
度：0-80攝氏度復合式排氣閥 主要技術參數
| 公稱壓力 | 1.0～1.6MPa? |
|---|---|
| 公稱通徑 | 25-200mm |
| 適用介質 | 水、油等非腐蝕性液體? |
| 適用溫度 | 0～80℃? |
| 試驗標準 | GB/T 13927 API598? |
復合式排氣閥 材質
| 序號 | 名稱 | 材質 |
|---|---|---|
| 1 | 閥 體 | HT200 |
| 2 | 閥 蓋 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞 頭 | 丁睛橡膠NBR |
復合式排氣閥 安裝示意圖
復合式排氣閥 結構尺寸圖
復合式排氣閥 連接尺寸
| 型號 | 公稱通徑?DN(mm) | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 | |

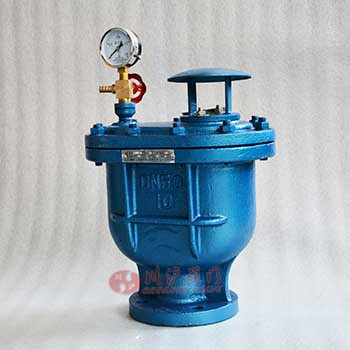

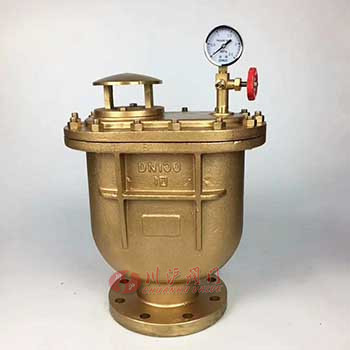

復合式排氣閥圖片
