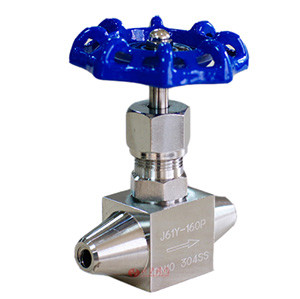

J61Y焊接針型閥 | J61Y
J61Y焊接針型閥 產品說明
高壓J61Y焊接針型閥,是電力,電氣,機電設備工程,電控設備工程中應用多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61Y針型閥,外表美觀,密封性能好,耐壓高,拆裝維護方便。
J61Y焊接針型閥 性能指標
| 型號 | 公稱壓力 (MPa) | 試驗壓力PS(MPs) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 | 密封 （液） | 密封 （氣） | |||||
| J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 電站、石油氣、水、油品等 |
| FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
| T61Y-320 | |||||||
| 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ | ||
J61Y焊接針型閥 零件材質
| 零件名稱 | 閥桿、閥蓋、螺栓 | 閥桿、閥瓣密封圈 | 填料 | 墊片 | 手柄 |
|---|---|---|---|---|---|
| J61Y-170V | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氧乙稀、柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
J61Y焊接針型閥 結構尺寸圖
J61Y焊接針型閥 連接尺寸
| 公稱直徑DN(mm) | 管螺紋 | 尺寸 | 重量(Kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | Hi | d | |||
| 6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
| 10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |
