氣動衛生級蝶閥 | CHD681X
氣動衛生級蝶閥 產品說明
氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥，連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
氣動衛生級蝶閥 性能參數
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作范圍 | 0～90° | ||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||||||
| 回差 | 帶定位器：小于全行程的±2% | ||||||||||
| 配用執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||||
氣動衛生級蝶閥 材質說明
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |
氣動衛生級蝶閥 結構尺寸圖
氣動衛生級蝶閥 連接尺寸
| 規格￠ | L1 | H1 | K | D | H | L | 重量Kg | 執行器規格 |
|---|---|---|---|---|---|---|---|---|
| ￠19 | 147 | 210 | 50.5 | 16 | 105 | 66 | 2.8 | AT52 |
| ￠25 | 147 | 210 | 50.5 | 22 | 105 | 66 | 2.7 | AT52 |
| ￠32 | 147 | 210 | 50.5 | 29 | 105 | 66 | 2.6 | AT52 |
| ￠38 | 147 | 210 | 50.5 | 35 | 105 | 70 | 2.7 | AT52 |
| ￠45 | 147 | 215 | 64 | 42 | 120 | 70 | 2.8 | AT52 |
| ￠51 | 147 | 225 | 64 | 48 | 130 | 76 | 3.0 | AT52 |
| ￠57 | 168 | 250 | 77 | 53 | 135 | 76 | 4.0 | AT63 |
| ￠63 | 168 | 260 | 77 | 59 | 145 | 76 | 4.1 | AT63 |
| ￠76 | 168 | 270 | 91 | 72 | 155 | 80 | 4.4 | AT63 |
| ￠89 | 168 | 285 | 106 | 85 | 170 | 84 | 5.1 | AT63 |
| ￠102 | 183 | 310 | 119 | 98 | 185 | 85 | 6.1 | AT75 |
| ￠133 | 205 | 350 | 145 | 127 | 215 | 122 | 9.0 | AT83 |
| ￠159 | 260 | 385 | 183 | 153 | 245 | 123 | 12.2 | AT92 |
| ￠219 | 265 | 460 | 233 | 213 | 310 | 134 | 17,7 | AT105 |

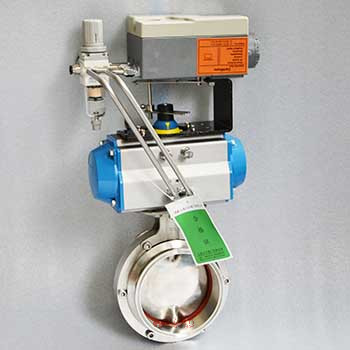

氣動衛生級蝶閥圖片
