產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動球閥氣動球閥
大口徑氣動三通球閥 | CHAWQ644(5)F

大口徑氣動三通球閥 產品圖片

大口徑氣動三通球閥 產品說明
大口徑氣動三通球閥是由角行程氣動執行機構、三通法蘭球閥組成?？捎糜陂_關或者調解場合，控制信號4-20mA(可選配輸出信號4-20mA或帶HART協議等)，根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。大口徑氣動三通球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動三通球閥 性能參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0～90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"～2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量Q 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
大口徑氣動三通球閥 連接尺寸
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

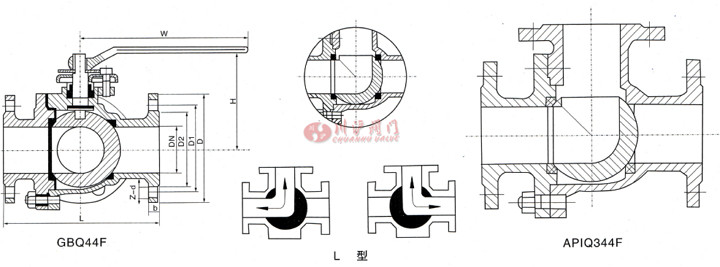

L型Q44F結構圖和流向圖

L型Q44F結構圖和流向圖

大口徑氣動固定式球閥 連接尺寸

國標系列主要外形連接尺寸

型號 公稱通徑 外型尺寸（參考值）
DN L L2 D D1 D2 b f Z-d H W
Q44F-16C
Q44F-16P
Q44F-16R		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1300
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

API美標系列主要外形連接尺寸

公稱通徑 外形尺寸（參考值）
in mm L D D1 D2 b F Z-d H L0
1/2 15 140 89 60.5 35 10 1.6 4-15 55 130
3/4 20 165 98 70 43 11 1.6 4-15 55 130
1 25 165 108 79.5 51 12 1.6 4-15 70 140
1V4 32 220 117 79 64 13 1.6 4-15 75 180
1V2 40 250 127 98.5 73 15 1.6 4-15 90 220
2V2 50 260 152 120.5 92 16 1.6 4-19 104 260
2 65 320 178 139.5 105 18 1.6 4-19 153 350
3 80 320 190 152.5 127 19 1.6 4-19 187 400
4 100 370 229 190.5 157 24 1.6 8-19 206 500
5 125 510 254 216 186 24 1.6 8-22 252 600
6 150 510 279 241.5 216 26 1.6 8-22 244 1000
8 200 580 373 298.5 270 29 1.6 8-22 283 1300
10 250 670 406 362 324 31 1.6 12-25 345 1600
12 300 720 483 432 S61 32 1.6 12-25 420 2100

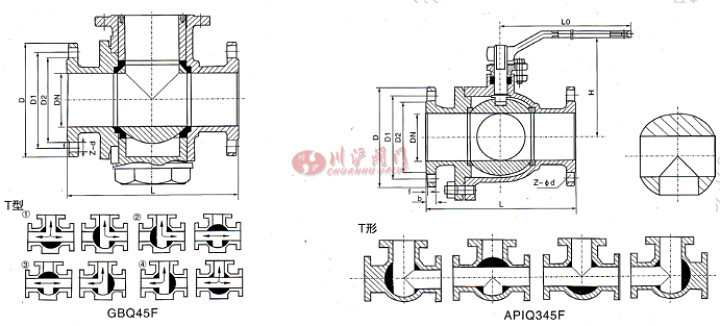

T型Q45F結構圖和流向圖

T型Q45F結構圖和流向圖

國標系列主要外形連接尺寸

型號 公稱通徑 外型尺寸（參考值）
DN L L2 D D1 D2 b f Z-d H W
Q45F-16C
Q45F-16P
Q45F-16R		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1300
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

API美標系列主要外形連接尺寸

公稱通徑 外形尺寸（參考值）
in mm L D D1 D2 b F Z-d H L0
1/2 15 140 89 60.5 35 10 1.6 4-15 55 130
3/4 20 165 98 70 43 11 1.6 4-15 55 130
1 25 165 108 79.5 51 12 1.6 4-15 70 140
1V4 32 220 117 79 64 13 1.6 4-15 75 180
1V2 40 250 127 98.5 73 15 1.6 4-15 90 220
2V2 50 260 152 120.5 92 16 1.6 4-19 104 260
2 65 320 178 139.5 105 18 1.6 4-19 153 350
3 80 320 190 152.5 127 19 1.6 4-19 187 400
4 100 370 229 190.5 157 24 1.6 8-19 206 500
5 125 510 254 216 186 24 1.6 8-22 252 600
6 150 510 279 241.5 216 26 1.6 8-22 244 1000
8 200 580 373 298.5 270 29 1.6 8-22 283 1300
10 250 670 406 362 324 31 1.6 12-25 345 1600
12 300 720 483 432 S61 32 1.6 12-25 420 2100
