氣動小流量調節閥 | ZJSW
氣動小流量調節閥 產品說明
氣動小流量調節閥，是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動微小流量調節閥閥芯為柱塞型結構，與普通單座閥相比具有性能穩定，調節精度高，氣動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
氣動小流量調節閥 技術參數
| 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 流量特性 | 等百分比、直線性 | ||||||||||||
| 配用執行器型號 | ZHA/B-11 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 閥芯形式 | 單座式 | ||||||||||||
氣動小流量調節閥 零部件參數
| 零部件 | 材質 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304 | 316 | 316L |
| 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥座 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |
氣動小流量調節閥 性能參數
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||

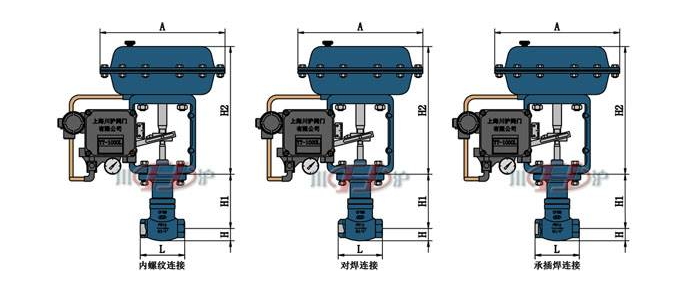

氣動小流量調節閥 結構尺寸圖
氣動小流量調節閥 連接尺寸
| 公稱通徑DN | 閥座直徑dn | L | H | H1 | H2 | A |
|---|---|---|---|---|---|---|
| G3/8" | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G1/2" | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G3/4" | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
| G1" | 1.5～15 | 110 | 30 | 130 | 350 | 230 |

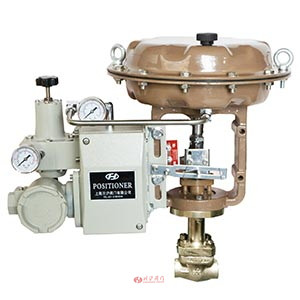

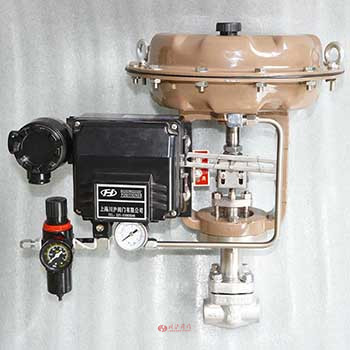

氣動小流量調節閥 圖片
