產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 氣動閘閥氣動閘閥
鑄鋼閘閥 | Z41H

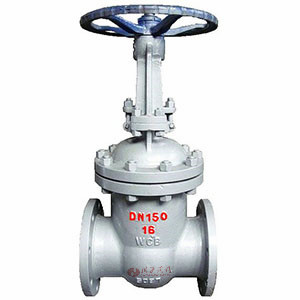

鑄鋼閘閥圖片

鑄鋼閘閥 產品說明
閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

結構與特點:
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

標準與規范：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪

鑄鋼閘閥 性能規范
型號
Type		 公稱壓力?
Nominal
Pressure		 試驗壓力
Test Pressure		 工作溫度（℃）Working
Temperature		 適用介質Suitable
Medium
強度（水）
(Mpa)		 密封（水）
空氣（Mpa）		 低壓密封
空氣（Mpa)
Z41H-16C 1.6 2.4 1.8 0.6 ≤425 水、蒸汽、
油品等
Z41H-25C 2.5 3.8 2.8 0.6 ≤425
Z41H-40C 4.0 6.0 4.4 0.6 ≤425
Z41H-64C 6.4 9.6 7.0 0.6 ≤425
鑄鋼閘閥 材質說明
零件名稱 閥體材料Body Material Code Part Name
閥體/閥蓋 WCB ZGCr5Mo ZG1Cr18Ni9Ti/CF8 ZG1Cr18Ni12Mo2Ti/CF8M Body/Bonnet
閘板 WCB ZGCr5Mo ZG1Cr18Ni9Ti/CF8 ZG1Cr18Ni12Mo2Ti/CF8M Wedge
閥桿 Cr13 25Cr2MoV 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti Stem
填料 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE Packing
墊片 18-8柔性石墨/18-8Flexible Graphite Gasket
螺栓 35/35CrMo 25CrMoV 1Cr18Ni9 1Cr18Ni9 Bolt
適用溫度 -29-425℃ -29-450℃ -40-200℃ -40-200℃ Suitable Temp.
適用介質 水、油品、蒸汽
Water,Oil,Steam		 蒸汽、油品
Steam,Oil		 硝酸類
Nitrc Acid		 醋酸類
Acetic Acid		 Suitable Medium

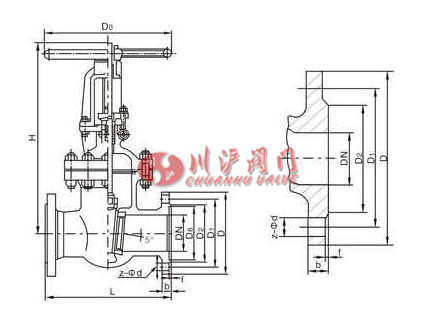

鑄鋼閘閥 結構尺寸圖

鑄鋼閘閥結構圖

鑄鋼閘閥 連接尺寸
公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
L D D1 D2 D6 b f f1 Z-φd Do H 質量
1.6 15 130 95 65 46 14 2 4-φ14 120 220 4
20 150 105 75 55 14 2 4-φ14 140 256 6
25 160 116 85 65 14 2 4-φ14 160 276 6
32 180 135 100 78 16 2 4-φ18 180 280 7
40 200 145 110 86 16 3 4-φ18 200 300 18
50 250 160 125 100 　 16 3 　 4-φ18 240 358 29
65 265 180 145 120 　 18 3 　 4-φ18 255 415 32
80 280 195 160 135 　 20 3 　 8-φ18 280 435 46
100 300 215 180 155 　 20 3 　 8-φ18 320 500 63
150 350 280 240 210 　 24 3 　 8-φ23 360 675 134
200 400 335 295 265 　 26 3 　 12-φ23 400 818 192
250 450 405 355 320 　 30 3 　 12-φ25 456 970 273
300 500 460 410 375 　 30 4 　 12-φ25 500 1140 379
350 550 520 470 435 　 34 4 　 16-φ25 600 1280 590
400 600 580 525 485 　 36 4 　 16-φ30 720 1450 850
450 650 640 585 545 　 40 4 　 20-φ30 720 1580 910
500 700 705 650 608 　 44 4 　 20-φ34 720 1675 958
600 800 840 770 718 　 48 5 　 20-φ41 800 1990 1180
2.5 15 130 95 65 46 14 2 4-φ14 120 220 4
20 150 105 75 55 14 2 4-φ14 140 256 6
25 160 116 85 65 14 2 4-φ14 160 276 7
32 180 135 100 78 18 2 4-φ18 180 280 8
40 200 145 110 86 18 3 4-φ18 200 300 18
50 250 160 125 100 　 20 3 4-φ18 240 358 29
65 265 180 145 120 　 22 3 4-φ18 255 415 34
80 280 195 160 135 　 22 3 8-φ18 280 435 46
100 300 230 190 160 　 24 3 8-φ23 320 500 64
150 350 300 250 218 　 30 3 　 8-φ25 360 675 134
200 400 360 310 278 　 34 3 　 12-φ25 400 818 213
250 450 425 370 332 　 36 3 　 12-φ30 456 970 290
300 500 485 430 390 　 40 4 16-φ30 500 1140 399
350 550 550 490 448 　 44 4 16-φ34 600 1280 631
400 600 610 550 505 　 48 4 　 16-φ34 720 1450 900
450 650 660 600 555 　 50 4 　 20-φ34 720 1580 965
500 700 730 660 610 　 52 4 　 20-φ41 720 1675 1035
600 800 840 770 718 　 56 5 　 20-φ41 800 1990 1260
4．0 50 250 160 125 100 88 20 3 4 4-φ18 280 371 30
65 280 180 145 120 110 22 3 4 8-φ18 300 432 40
80 310 195 160 135 12l 22 3 4 8-φ18 320 455 52
100 350 230 190 160 150 24 3 4．5 8-φ23 360 551 82
150 450 300 250 218 204 30 3 4．5 8-φ25 400 708 153
200 550 375 320 282 260 38 3 4．5 12-φ30 450 885 262
250 650 445 385 345 313 42 3 4．5 12-φ34 560 1015 366
300 750 510 450 408 364 46 4 4．5 16-φ34 640 1160 563
350 850 570 510 465 422 4 5 16-φ41 640 1310 920
400 950 655 585 535 474 58 4 5 20-φ4l 720 1490 1350
500 1150 755 670 612 576 62 4 5 20-φ4l 800 2050 2000
6.4 50 250 175 135 105 88 26 3 4 4-φ18 280 402 35
65 280 200 160 130 110 28 3 4 8-φ18 300 450 43
80 310 210 170 140 12l 30 3 4 8-φ18 320 475 62
100 350 250 200 168 150 32 3 4．5 8-φ23 360 565 88
150 450 340 280 240 204 38 3 4．5 8-φ25 400 712 180
200 550 405 345 300 260 44 3 4．5 12-φ30 450 890 275
250 650 470 400 352 313 48 3 4．5 12-φ34 560 1030 408
300 750 530 460 412 364 54 4 4．5 16-φ34 720 1182 590
