多彈簧薄膜執行器 | ZHA\B
ZHA\B多彈簧薄膜執行器 產品說明
ZHA\B多彈簧薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
ZHA型: 正作用,當信號壓力增加時，閥桿部件向下移。
ZHB型: 反作用,當信號壓力增加時，閥桿部件向上移。

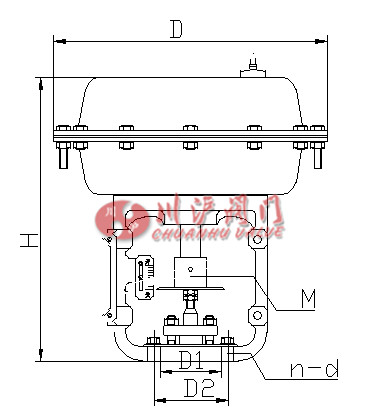

ZHA\B結構圖
ZHA\B多彈簧薄膜執行器 技術參數
| 型號 | ZHA\B-11 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
|---|---|---|---|---|---|---|
| 行程 | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面積 | 200 | 350 | 350 | 560 | 960 | 1600 |
| D1（mm） | 32 | 60 | 60 | 80 | 95 | 100 |
| D2（mm） | / | 80 | 80 | 105 | 122 | 130 |
| n-d | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
| M | M8 | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
| S（ZHA/ZHB）mm | 80/70 | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
| 氣源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 氣源壓力 | 0.14、0.25MPa | |||||
| 環境溫度 | -30~60oC | |||||
| 彈簧范圍 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
ZHA\B多彈簧薄膜執行器 外形尺寸及重量
| 型號 | ZHA\B-11 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
|---|---|---|---|---|---|---|
| H（mm） | 220 | 270 | 300 | 375 | 490 | 720 |
| D（mm） | 236 | 285 | 285 | 360 | 470 | 620 |
| 重量（Kg） | 10 | 12 | 16 | 22 | 52 | 125 |
ZHA\B多彈簧薄膜執行器 性能參數
| 項目 | 帶定位器 | 不帶定位器 |
|---|---|---|
| 基本誤差％ | ≤±1 | ≤±4(輸出行程的百分?jǐn)?shù)表示) |
| 回差％ | ≤1 | ≤2.5(輸出行程的百分?jǐn)?shù)表示) |
| 死差％ | ≤0.8 | ≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示) |
| 額定行程偏差％ | ±2.5 | |
| 始終點偏差％ | ±0.1 | ±2.5 |
| 零位遷移量％ | ±20 | |
| 薄膜耐壓強度MPa | 20～24 | |
| 工作壽命 | 不少于30萬次 | |

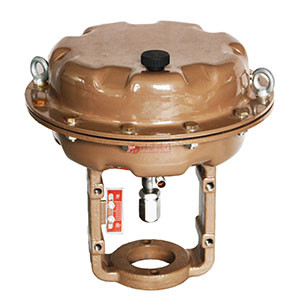

ZHA\B多彈簧薄膜執行器配在調節閥圖片
