當前位置：首頁 > 產品中心 > 自力式調節閥自力式調節閥
自力式壓力調節閥 | V230Y
自力式壓力調節閥 產品說明
自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門。自力式壓力調節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此自力式壓力調節閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。自力式壓力調節閥系列產品公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。
自力式壓力調節閥 技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 額定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 公稱壓力（MPa） | 1.6、4.0 | |||||||||||||
| 壓力調節范圍(KPa) | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|||||||||||||
| 固有流量特質 | 快開 | |||||||||||||
| 調節精度（%） | ±5 | |||||||||||||
| 使用溫度（℃） | ≤350 | |||||||||||||
| 允許泄漏量 | 硬密封(1/h) | 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） | ||||||||||||
| 軟密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
| 減壓比 | 大 | 10 | ||||||||||||
| 小 | 1.25 | |||||||||||||
自力式壓力調節閥 被控介質溫度
| 公稱通徑 | 15～125mm | 150～250mm | |
|---|---|---|---|
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | ||
| 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | ||
| 軟密封 | ≤150℃ | ||
自力式壓力調節閥 零件材質
| 閥體 | ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
|---|---|
| 閥芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥桿 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 膜蓋 | A3、1Cr18Ni9Ti |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 膜片 | 丁腈橡膠、耐油橡膠、氟橡膠 |
自力式壓力調節閥 結構尺寸圖
自力式壓力調節閥 連接尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
| H | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
| H1 | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 |

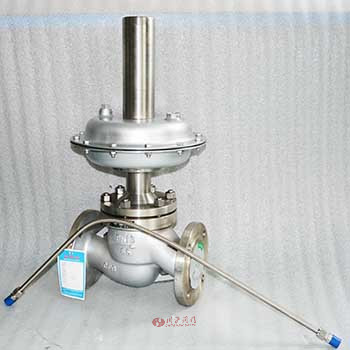

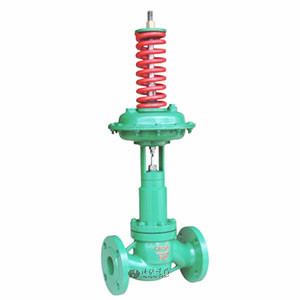

自力式壓力調節閥 圖片
