電動對夾蝶閥接線圖和調整方法

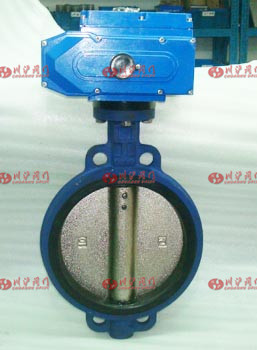

電動對夾蝶閥分為電動軟密封對夾蝶閥和電動硬密封對夾蝶閥兩種，分別適用于低溫和高溫的場合，電動對夾蝶閥可實現對閥門的開關控制或者由PLC給出控制信號4-20mA(1-5V)來控制蝶閥的開度大小，從而實現對閥門的流量大小的控制。電動軟密封蝶閥是由CHV精小型電裝和對夾蝶閥閥體組成，結構緊湊、重量輕。可適用于環保、水處理、化工、石化、電廠等各種項目，實現對管道的切斷或者流量大小的控制。上海川滬閥門專業生產電動對夾蝶閥、電動軟密封蝶閥、電動硬密封蝶閥等。以下是電動對夾蝶閥開關型和調節型的接線圖和調整方法。

電動對夾蝶閥開關型（單項AC220V）接線圖

電動對夾蝶閥調節型（單項AC220V）接線圖

電動對夾蝶閥調整方法

電動對夾蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

2．機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執 行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作 為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。
