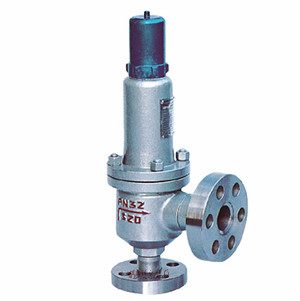

高壓全啟式安全閥 | A42Y-160/320
高壓全啟式安全閥 產品說明
A42H全啟式高壓安全閥采用鍛造閥體，堅固耐用，適用于工作溫度≤200℃的空氣、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上。A42Y-160P/320P、A42Y-160R/320R適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
高壓全啟式安全閥 產品特點
| 型號 | 鑄鋼型 A42Y-C |
304不銹鋼型 A42Y-P |
316不銹鋼型 A42-R |
|
|---|---|---|---|---|
| 口徑范圍 | DN15～DN50 | |||
| 適用溫度 | ≤200°C | |||
| 適用介質 | 水、蒸汽、油品 | 腐蝕性介質 | 腐蝕性介質 | |
| 材料 | 1、法蘭 | 35#鋼 | 304SS | 316SS |
| 2、閥座 | 2Cr13 | 304SS | 316SS | |
| 3、閥體 | 40#鋼 | 304SS | 316SS | |
| 4、調節圈 | 2Cr13 | 304SS | 316SS | |
| 5、反沖盤 | 2Cr13 | 304SS | 316SS | |
| 6、閥瓣 | 2Cr13 | 304SS | 316SS | |
| 7、導向套 | 2Cr13 | 304SS | 316SS | |
| 8、閥蓋 | WCB | CF8 | CF8M | |
| 9、彈簧 | 50CrVa | 50CrVa包覆TEFLON | 50CrVa包覆TEFLON | |
| 10、閥桿 | 2Cr13 | 2Cr13 | 316SS | |
| 11、調整螺桿 | 45#鋼 | 2Cr13 | 2Cr13 | |
| 12、保護罩 | ZG200 | ZG200 | ZG200 | |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 | |
高壓全啟式安全閥 整定壓力
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 8.0～10.0 | 10.0～13.0 | 13.0～16.0 | |||||
| 32.0 | 13.0～16.0 | 16.0～19.0 | 19.0～22.0 | 22.0～25.0 | 25.0～29.0 | 29.0～32.0 | ||
高壓全啟式安全閥 結構尺寸圖
高壓全啟式安全閥 連接尺寸
| 公稱壓力 | 公稱通徑 | do | DN' | L | L1 | ≈ |
|---|---|---|---|---|---|---|
| 16MPa | 15 | 8 | 20 | 95 | 100 | 220 |
| 20 | 8 | 25 | 95 | 100 | 220 | |
| 25 | 14 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 40 | 150 | 150 | 390 | |
| 40 | 20 | 50 | 165 | 165 | 400 | |
| 50 | 25 | 65 | 180 | 180 | 495 | |
| 32MPa | 15 | 8 | 20 | 95 | 100 | 220 |
| 20 | 8 | 25 | 95 | 100 | 220 | |
| 25 | 14 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 40 | 150 | 150 | 390 | |
| 40 | 20 | 50 | 165 | 165 | 400 | |
| 50 | 25 | 65 | 180 | 180 | 495 |
