產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 安全閥安全閥

彈簧全啟式安全閥 | A42Y

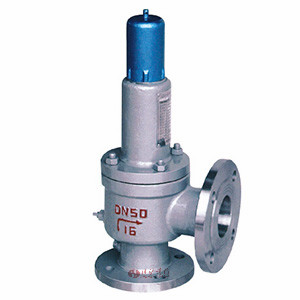

彈簧全啟式安全閥圖片

彈簧全啟式安全閥產品說明

A42Y彈簧全啟封閉式安全閥適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P型及A42Y-R型彈簧全啟封閉式安全閥適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上，作為超壓保護裝置。彈簧全啟封閉式安全閥連接法蘭標準按JB/T79-94系列的規定。

彈簧全啟式安全閥產品特點

型號		鑄鋼型 A42Y-C	304不銹鋼型 A42Y-P	316不銹鋼型 A42-R	316L不銹鋼型 A42Y-R3
口徑范圍		DN15～DN400
適用溫度		≤200°C
適用介質		水、蒸汽、油品	腐蝕性介質	腐蝕性介質	腐蝕性介質
材料	1、閥座	2Cr13	CF8	CF8M	CF3M
	2、閥體	WCB	CF8	CF8M	CF3M
	3、調節圈	2Cr13	304SS	316SS	316L
	4、反沖盤	2Cr13	304SS	316SS	316L
	5、閥瓣	2Cr13	304SS	316SS	316L
	6、導向套	2Cr13	304SS	316SS	316L
	7、閥蓋	WCB	CF8	CF8M	CF3M
	8、彈簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	9、閥桿	2Cr13	2Cr13	316SS	316L
	10、調整螺桿	45#鋼	2Cr13	2Cr13	2Cr13
	11、保護罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金

彈簧全啟式安全閥整定壓力

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5	?	?	?	?	?
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0	?	?	?
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4	?	?	?	?
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0	?	?	?

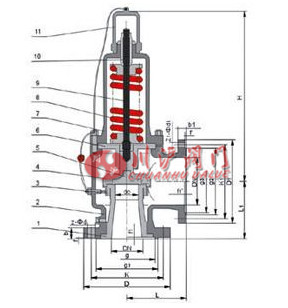

彈簧全啟式安全閥結構尺寸圖

彈簧全啟式安全閥結構圖

彈簧全啟式安全閥連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-d	DN	D1	K1	g2	b1	f	Z1-d1	L	L1	≈H
A42Y-16	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180	/	155	22	3	/	8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355	/	320	30	3	/	12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410	/	375	30	4	/	12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470	/	435	34	4	/	16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525	/	485	36	4	/	16-30	500	715	650	608	44	4	20-34	500	450	1530
A42Y-25	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	22	3	/	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	22	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190	/	160	24	3	/	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	/	188	28	3	/	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	/	218	30	3	/	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310	/	278	34	3	/	12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370	/	332	36	3	/	12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430	/	390	40	4	/	16-30	400	580	525	485	36	4	16-30	370	350	1283
A42Y-40	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	/
