電動調節球閥 | CHQ941F/PPL/H/Y
電動調節球閥 產品說明
電動調節球閥是有角行程電動執行器和球閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者0-10V及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥有標準型、高溫型、耐腐蝕型等多種選擇。
電動調節球閥 技術參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
| 泄漏量 | 軟密封：零泄漏；硬密封：≤額定流量的10-5 | |||||||||||||
| 閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
| 連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
| 流量特性 | 快開特性 | |||||||||||||
| 可調范圍 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 死區 | ≤1% | |||||||||||||
| 回差 | ≤1% | |||||||||||||
| 適用溫度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
電動調節球閥 零部件參數
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

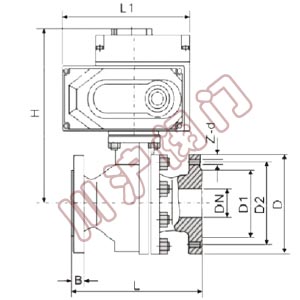

電動調節球閥 結構尺寸圖
電動調節球閥 連接尺寸
| 公稱直徑 | 連接尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D2 | D1 | B | H | L1 | Z-d | ||
| 15 | 130 | 95 | 65 | 45 | 14 | 176 | 161 | 4-14 | |
| 20 | 140 | 105 | 75 | 55 | 14 | 180 | 161 | 4-14 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 182 | 161 | 4-14 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 188 | 161 | 4-14 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 198 | 161 | 4-18 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 198 | 161 | 4-18 | |
| 65 | 200 | 180 | 145 | 120 | 18 | 222 | 188 | 4-18 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 237 | 188 | 8-18 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 281 | 268 | 8-18 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 300 | 268 | 8-18 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 300 | 268 | 8-23 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 368 | 268 | 12-23 | |
| 250 | 533 | 405 | 335 | 320 | 30 | 418 | 268 | 12-25 | |

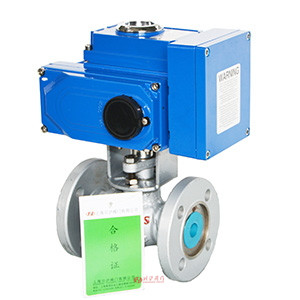

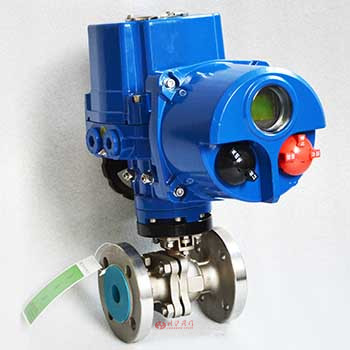

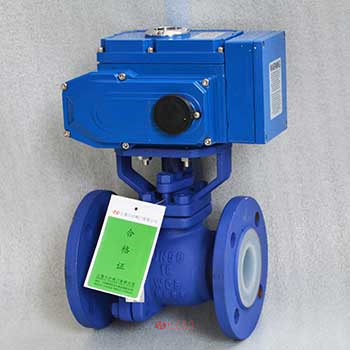

電動調節球閥圖片
