電動小流量調節閥 | ZRSW
電動小流量調節閥 產品說明
電動小流量調節閥由電動執行機構和小流量調節閥體組成，小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。微小流量電動調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，電動小流量調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動小流量調節閥 技術參數
| 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 閥芯形式 | 單座市 | ||||||||||||
| 流量特性 | 等百分比、直線性 | ||||||||||||
| 配置執行器類別 | PSL系列、3810L系列等電動執行器(客戶指定品牌亦可) | ||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||||||
電動小流量調節閥 零部件參數
| 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|
| 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥座 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |
電動小流量調節閥 性能參數
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

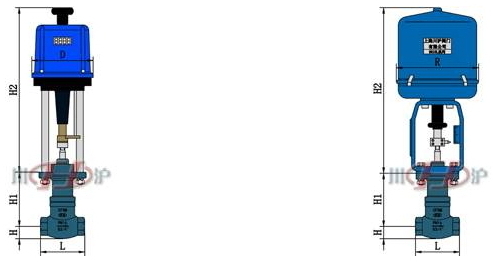

電動小流量調節閥 結構尺寸圖
電動小流量調節閥 連接尺寸
| 公稱通徑DN | 閥座直徑dn | L | H | H1 (3810) | H1 (PSL) | D | R |
|---|---|---|---|---|---|---|---|
| G3/8" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1/2" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G3/4" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |

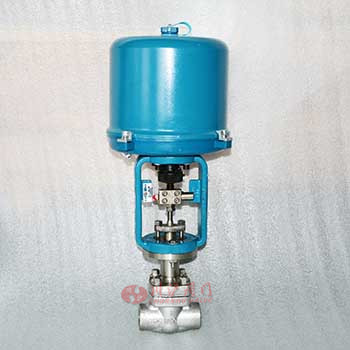

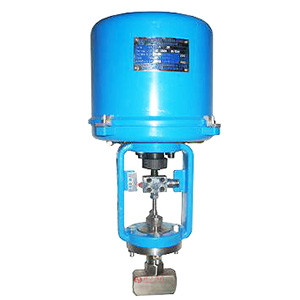

電動小流量調節閥 圖片
