通風蝶閥 | D341W
通風蝶閥 產品說明
通風蝶閥采用與閥體相同材料加工成密封圈，通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.5MPa，本通風蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜。通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
通風蝶閥 材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 氟塑料、柔性石墨 |
通風蝶閥 性能參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
| 密封試驗 | ≤1%泄漏量 | |||
| 適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||

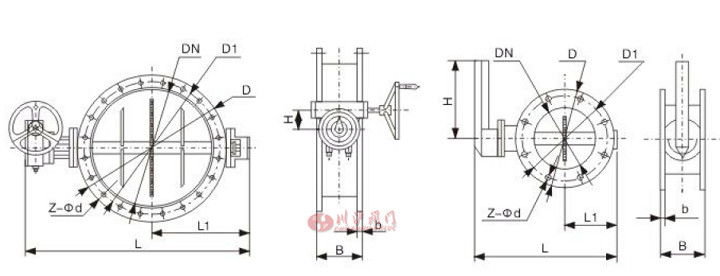

通風蝶閥 結構尺寸圖
通風蝶閥 連接尺寸
| DN | D | D1 | B | b | Z-￠d | L1 | L | H |
|---|---|---|---|---|---|---|---|---|
| 50 | 140 | 110 | 100 | 8 | 4-13 | 70 | 230 | 200 |
| 100 | 210 | 170 | 110 | 12 | 4-18 | 116 | 270 | |
| 150 | 265 | 225 | 8-18 | 141 | 330 | |||
| 200 | 320 | 280 | 140 | 16 | 8-18 | 170 | 390 | |
| 250 | 375 | 335 | 12-18 | 197 | 440 | 215 | ||
| 300 | 440 | 395 | 170 | 12-22 | 220 | 515 | ||
| 350 | 490 | 445 | 12-22 | 250 | 565 | |||
| 400 | 540 | 495 | 190 | 16-22 | 270 | 630 | 310 | |
| 450 | 595 | 550 | 16-22 | 300 | 680 | |||
| 500 | 645 | 600 | 20 | 20-22 | 325 | 730 | 105 | |
| 600 | 755 | 705 | 210 | 20-26 | 510 | 1006 | ||
| 700 | 860 | 810 | 24-26 | 560 | 1118 | |||
| 800 | 975 | 920 | 24-28 | 618 | 1300 | 120 | ||
| 900 | 1075 | 1020 | 250 | 24-28 | 668 | 1400 | ||
| 1000 | 1175 | 1120 | 28-28 | 718 | 1500 | |||
| 1200 | 1375 | 1320 | 32-30 | 818 | 1720 | 150 | ||
| 1400 | 1575 | 1520 | 300 | 36-30 | 918 | 1920 | ||
| 1500 | 1690 | 1630 | 24 | 38-30 | 1000 | 2010 | ||
| 1600 | 1790 | 1730 | 40-30 | 1050 | 2110 | |||
| 1800 | 1990 | 1930 | 44-30 | 1150 | 2410 | 180 | ||
| 2000 | 2190 | 2130 | 48-30 | 1250 | 2610 | |||
| 2200 | 2405 | 2340 | 350 | 28 | 52-33 | 1350 | 2660 | 210 |
| 2400 | 2605 | 2540 | 56-33 | 1450 | 3060 | |||
| 2500 | 2705 | 2640 | 56-33 | 1553 | 3200 | 250 | ||
| 2600 | 2805 | 2740 | 60-33 | 1655 | 3300 | |||
| 2800 | 3030 | 2960 | 400 | 30 | 64-36 | 1755 | 3500 | |
| 3000 | 3230 | 3160 | 68-36 | 1760 | 3700 |

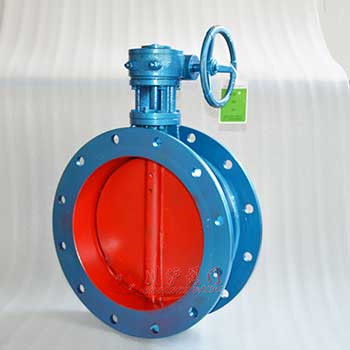

通風蝶閥圖片
