軟密封對夾蝶閥 | D71X
軟密封對夾蝶閥 產品說明
軟密封對夾蝶閥是由手柄和蝶閥組成，連接方式為對夾連接。選用不同的密封介質可以適用于不同的場合，密封面有丁晴橡膠（適用溫度≤80℃）、聚四氟乙烯（適用溫度≤150℃），廣泛適用于液體、粉體、和顆粒物場合。選用襯氟對夾蝶閥可以使用在腐蝕性高的場合。因?yàn)轵?qū)動力為手柄，使用在口徑較小的場合。
軟密封對夾蝶閥 材質
| 零件名稱 Part?name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone?rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon?steel,SS416,SS304,SS316° |
| 產品型號 Products?Model |
CHD7X-10/16 |
| 公稱通徑 Nominal?Diameter |
DN32-DN200 |
| 公稱壓力(MPa) Nominal?Pressure |
PN1.0-1.6MPa |
| 適用介質 Applicable?medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable?temperature |
-10~110℃ |
軟密封對夾蝶閥 結構尺寸圖
軟密封對夾蝶閥 連接尺寸
| 規格Size | φD1/φD2 | 4- φd1/φd2 | H1 | H2 | L | L1 | L2 | 單重Kg |
|---|---|---|---|---|---|---|---|---|
| DN32 | 85.00 | 14.00 | 143 | 51 | 32 | 30 | 142 | 1.02 |
| 100.00 | 18.00 | |||||||
| DN40 | 98.50 | 19.00 | 173 | 56 | 33.5 | 30 | 176 | 1.5 |
| 110.00 | 19.00 | |||||||
| DN50 | 107.00 | 19.00 | 183 | 59 | 42 | 32 | 176 | 1.9 |
| 125.00 | 19.00 | |||||||
| DN65 | 119.00 | 19.00 | 196 | 68 | 45 | 47 | 176 | 2.3 |
| 145.00 | 19.00 | |||||||
| DN80 | 154.50 | 23.00 | 208 | 89 | 45 | 65 | 176 | 2.7 |
| 155.75 | 24.00 | |||||||
| DN100 | 175.00 ????? | 19.00 | 232 | 103 | 52.1 | 91 | 215 | 4.2 |
| 190.50 | 19.00 | |||||||
| DN125 | 210.00 | 23.00 | 252 | 117 | 55 | 112 | 260 | 5.8 |
| 216.00 | 23.00 | |||||||
| DN150 | 240.25 | 23.50 | 272 | 130 | 56 | 146 | 260 | 7.4 |
| 240.25 | 23.50 | |||||||
| DN200 | 292.00 | 24.60 | 305 | 164 | 61 | 194 | 260 | 11.7 |
| 296.00 | 25.00 |

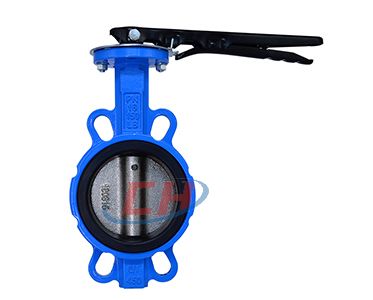

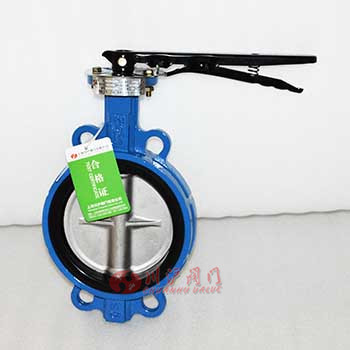

軟密封對夾蝶閥圖片
