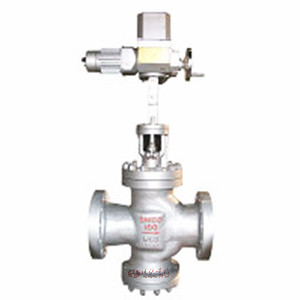

電動減溫減壓閥 | Y945H
電動減溫減壓閥 產品說明
電動減溫減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。
電動減溫減壓閥產品的減壓比用到0.6較為合適。
電動減溫減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
電動減溫減壓閥 性能指標
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 佳減壓比0.6 | |||||
| 滲漏量 | 0.5%QMax | |||||
| 溫量-壓力等級 | ANSI B16.34 | |||||
電動減溫減壓閥 電動執行器選配及性能指標
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 配執行機構型號 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC |
ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 | ||||||||
| 行程 | 25 | 30 | 50/30 | 50 | 60 | 100 | ||||||
| 推力(N) | 4000 | 6400/1600 | 16000 | 2500 | ||||||||
| 全行程時間(S) | 20 | 32 | 37 | 62 | ||||||||
| 輸入信號 | 4-20mA DC | |||||||||||
| 供電電源 | 220V 50Hz | 380V 50Hz | ||||||||||
| 基本誤差(%) | ≤±2.5 | |||||||||||
| 基本誤差(%) | ≤±1.5 | |||||||||||
| 基本誤差(%) | ≤3 | |||||||||||
電動減溫減壓閥 零件材質
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 304 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 墊片 | 柔性石墨/1Cr18Ni9 |
| 導向套 | 2Cr13 |
| 填料 | 柔性石墨 |
| 螺栓 | 35CrMoA |
| 螺母 | 45 |
電動減溫減壓閥 流量系數
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 15 | 20 | 35 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
電動減溫減壓閥 結構尺寸圖
電動減溫減壓閥 連接尺寸
PN1.6-4.0
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
| 50 | 300 | 150 | 880 | 190 |
| 65 | 340 | 170 | 890 | 205 |
| 80 | 380 | 190 | 910 | 215 |
| 100 | 400 | 215 | 950 | 240 |
| 125 | 430 | 225 | 990 | 275 |
| 150 | 450 | 230 | 1090 | 320 |
| 200 | 500 | 260 | 1160 | 340 |
| 250 | 550 | 285 | 1230 | 370 |
| 300 | 750 | 395 | 1370 | 460 |
| 350 | 850 | 445 | 1450 | 530 |
| 400 | 950 | 550 | 1570 | 660 |
| 500 | 1130 | 680 | 1780 | 800 |
PN6.4-16.0
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | L1 | H | Hl | |
| 50 | 300 | 150 | 880 | 200 |
| 65 | 340 | 170 | 890 | 215 |
| 80 | 380 | 190 | 910 | 225 |
| 100 | 400 | 215 | 950 | 250 |
| 125 | 430 | 225 | 990 | 285 |
| 150 | 450 | 230 | 1090 | 330 |
| 200 | 500 | 260 | 1160 | 355 |
| 250 | 550 | 285 | 1230 | 390 |
| 300 | 750 | 395 | 1370 | 480 |
| 350 | 850 | 445 | 1450 | 550 |
| 400 | 950 | 550 | 1570 | 700 |
| 500 | 1130 | 680 | 1780 | 820 |
