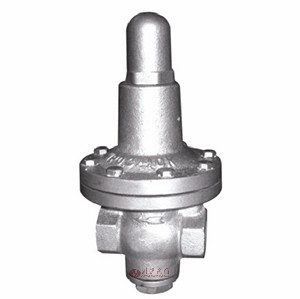

加大薄膜型高靈敏度減壓閥 | YT11H
加大薄膜型高靈敏度減壓閥 產品說明
加大薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路
加大薄膜型高靈敏度減壓閥和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。
本系列的加大薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路.
加大薄膜型高靈敏度減壓閥是參考國外同類產品研制開發的，屬于直接作用式薄膜彈簧減壓閥，其突出特點是大大加大了膜片工作面積，因此，和同類減壓閥相比，膜片對下游壓力變化的傳感特別明顯，下游壓力的微小變化（例如0.01MPa）都將引起膜片和閥芯明顯的調節動作，從而大大提高了穩壓功能。?
加大薄膜型高靈敏度減壓閥 性能指標
| 公稱壓力(Mpa) | 1.6 |
|---|---|
| 殼體試驗壓力(Mpa)* | 2.4 |
| 密封試驗壓力(Mpa) | 1.6 |
| 高進口壓力(Mpa) | 1.6 |
| 出口壓力范圍(Mpa) | 0.03-1.0 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 |
| 流量特性偏差(Mpa)P2G | GB12246-1989 |
| 滲漏量 | GB12245-1989 |
加大薄膜型高靈敏度減壓閥 零件材質
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 調節彈簧 | 60Si2Mn |
加大薄膜型高靈敏度減壓閥 流量系數
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
|---|---|---|---|---|---|---|
| Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
加大薄膜型高靈敏度減壓閥 結構尺寸圖
加大薄膜型高靈敏度減壓閥 連接尺寸
| DN | G | L | H1 | H | D |
|---|---|---|---|---|---|
| 15(1/2") | Rc1/2" | 95 | 55 | 170 | 100 |
| 20(3/4") | Rc3-4" | 95 | 55 | 170 | 100 |
| 25(1") | Rc1" | 100 | 60 | 190 | 120 |
| 32(1-1/4") | Rc1-1/4" | 165 | 75 | 220 | 150 |
| 40(1-1/2") | Rc1-1/2" | 190 | 90 | 250 | 180 |
| 50(2") | RG2" | 200 | 110 | 300 | 220 |
