不銹鋼氣動多(凸)耳蝶閥 | CHTD671X
不銹鋼氣動多(凸)耳蝶閥 產品說明
CHTD671X不銹鋼氣動多(凸)耳蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。
不銹鋼氣動多(凸)耳蝶閥 性能參數
| 公稱通徑DN(mm) | 40～1200 |
|---|---|
| 公稱壓力 | PN1.0、1.6MPa |
| 連接形式 | 對夾式 |
| 閥板形式 | 垂直板式 |
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) |
不銹鋼氣動多(凸)耳蝶閥 材質說明
| 零件名稱 Part name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 產品型號 Products Model |
CHD67X-10/16 |
| 公稱通徑 Nominal Diameter |
DN32-DN200 |
| 公稱壓力(MPa) Nominal Pressure |
PN1.0-1.6MPa |
| 適用介質 Applicable medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable temperature |
-10~110℃ |

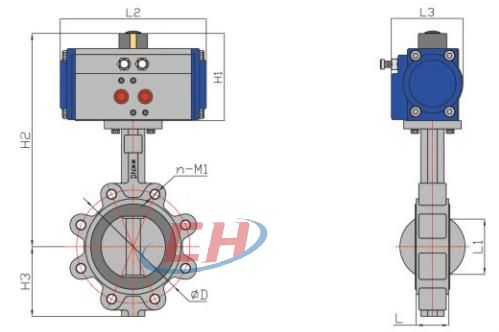

不銹鋼氣動多(凸)耳蝶閥 結構尺寸圖
不銹鋼氣動多(凸)耳蝶閥 連接尺寸
| 規格 Size |
φD | n-M1 | H1 | H2 | H3 | L | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| DN50 | 125.00 | 4-M16 | 108 | 270 | 83 | 42 | 32 | 168 | 83 |
| DN65 | 145.00 | 4-M16 | 108 | 283 | 95 | 45 | 47 | 168 | 83 |
| DN80 | 160.00 | 4-M16 | 119.5 | 301 | 102 | 45 | 65 | 184 | 95 |
| 160.00 | 8-M16 | ||||||||
| DN100 | 180.00 | 8-M16 | 128.7 | 329 | 124 | 52.1 | 91 | 204 | 103 |
| DN125 | 210.00 | 8-M16 | 136.5 | 350 | 139 | 55 | 112 | 262 | 108.5 |
| DN150 | 240.00 | 8-M20 | 153 | 378 | 149 | 56 | 146 | 268 | 121.5 |
| DN200 | 295.00 | 8-M20 | 185 | 445 | 181 | 61 | 194 | 301 | 142 |
| 295.00 | 12-M20 | ||||||||
| DN250 | 350.00 | 12-M20 | 202 | 494 | 210 | 66 | 242 | 390 | 152 |
| 355.00 | 12-M24 | ||||||||
| DN300 | 400.00 | 12-M20 | 227 | 564 | 248 | 77 | 292 | 458 | 174 |
| 410.00 | 12-M24 | ||||||||
| DN350 | 460.00 | 16-M20 | 260 | 628 | 279 | 77 | 325 | 525 | 206 |
| 470.00 | 16-M24 | ||||||||
| DN400 | 515.00 | 16-M24 | 285 | 685 | 305 | 87 | 380 | 532 | 226 |
| 525.00 | 16-M27 | ||||||||
| DN450 | 565.00 | 20-M24 | 319 | 741 | 365 | 105 | 428 | 602 | 260 |
| 585.00 | 20-M27 | ||||||||
| DN500 | 620.00 | 20-M24 | 356 | 836 | 372 | 130 | 474 | 718 | 294 |
| 650.00 | 20-M30 | ||||||||
| DN600 | 725.00 | 20-M27 | 380 | 942 | 457 | 152 | 573 | 760 | 336 |
| 770.00 | 20-M33 |
