快速切斷球閥 | CHQ641F
快速切斷球閥 產品說明
快速切斷球閥是由氣動執行器和球閥組成，根據閥門使用介質和溫度，可選擇軟密封球閥、硬密封球閥、固定式球閥、V型球閥等不同的球閥形式，此類閥門可以使用在順開順關或者快速切斷的場合，以實現保護系統運作或者介質配比的效果。
快速切斷球閥可以接受開關量信號或者模擬量控制信號，實現開閉或者任意位置停止的需求。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
快速切斷球閥 性能參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 泄漏量 | 軟密封：零泄漏；硬密封：≤額定流量的10-5 | |||||||||||||
| 閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
| 連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
| 流量特性 | 快開特性 | |||||||||||||
| 可調范圍 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 適用溫度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
| 配置執行機構 | 可配GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||||
連接尺寸
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

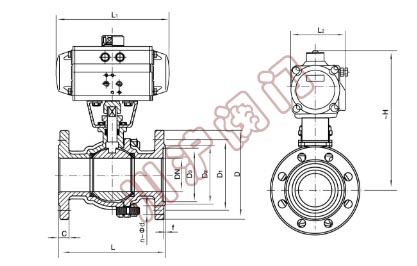

結構尺寸圖
快速切斷球閥 連接尺寸
| 公稱通徑 DN |
外形尺寸 | 連接法蘭尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | 12 | H | D | D1 | D2 | C | f | n-φd | |
| 15 | 130 | 141 | 71 | 204 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 140 | 141 | 71 | 209 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 150 | 159 | 83 | 214 | 115 | 85 | 65 | 16 | 2 | 4-φ14 |
| 32 | 165 | 159 | 83 | 214 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 180 | 211 | 95 | 274 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 200 | 248 | 107 | 290 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 220 | 248 | 107 | 310 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 250 | 269 | 123 | 346 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
| 100 | 280 | 345 | 152 | 378 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
| 125 | 320 | 409 | 172 | 425 | 250 | 210 | 184 | 22 | 3 | 8-φ18 |
| 150 | 360 | 550 | 215 | 468 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
| 200 | 400 | 600 | 240 | 583 | 340 | 295 | 266 | 24 | 3 | 12-φ22 |

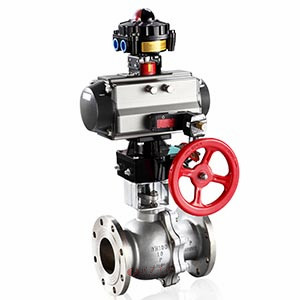

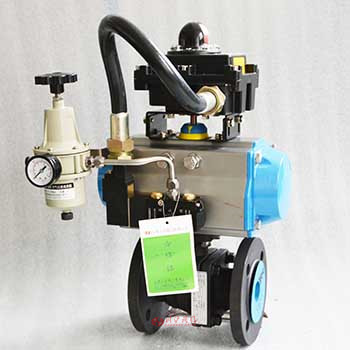

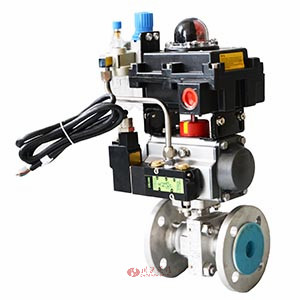

快速切斷球閥 圖片
