產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 切斷閥切斷閥
氣動三通切斷閥 | ZMQF

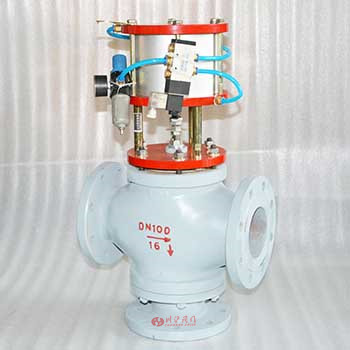

氣動三通切斷閥圖片

氣動三通切斷閥 產品說明

氣動三通切斷閥是由氣動薄膜執行器和三通閥組成，具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的三位切斷控制。
氣動三通切斷閥可以選配AC220V\DC24V電磁閥、限位開關、空氣過濾減壓閥等附件，電磁閥接受控制系統給出的開關量控制信號后實現對切斷閥的開閉的切換。

氣動三通切斷閥 性能參數
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數kv 套筒     11 20 30 48 75 120 190 300 480 760
單座 5 7 11 20 30 48 75 120 190 300 480 760
三通
額定行程 8 12 20 25 40 50
允許泄漏量 硬密封（L/H） 套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
軟密封（ml/min） 0泄漏
膜片有效面積（cm2）（薄膜式切斷閥） 100 200 400 600 1000
公稱壓力PN(MPa) 1.6　4.0　6.4
允許壓差（MPa） 單座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信號壓力KPa 200（薄膜片）
回訊電壓 AC220V/DC24V/DC110V
氣動三通切斷閥 零部件參數
材料代號 C（WCB） P（304） R（316）
  主要
零件 		閥體、閥蓋 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、
墊片 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
上下膜蓋 A3鋼板沖壓
波紋膜片 丁晴橡膠夾增強滌淪織物
彈簧 60Si2Mn
推桿、襯套 2Cr13
軸套 聚氨酯（用于反作用）
適用工況 適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體
適用溫度 -30～+200℃ -30～+450℃ F4：≤200℃

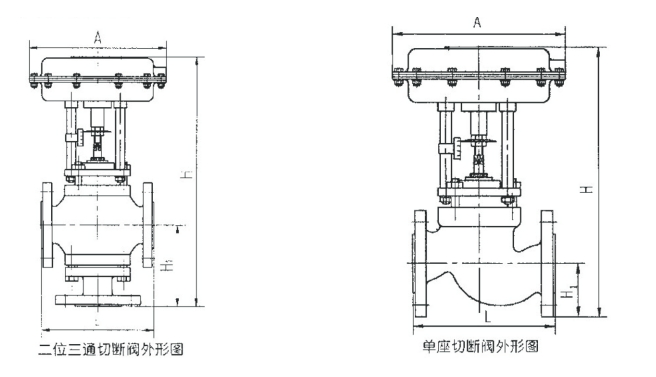

氣動三通切斷閥 結構尺寸圖

氣動法蘭球閥結構圖

氣動三通切斷閥 連接尺寸
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200
A φ 196 φ 232 φ 308 φ 394 φ 498
L PN16、40 130 150 160 180 200 230 290 310 350 400 480 600
PN64 210 230 230 260 260 300 340 380 430 500 550 600
H PN16、40 305 340 345 370 380 390 475 490 500 765 825 927
PN64 320 350 354 372 382 397 473 475 517 805 882 815
波紋管密封型 375 409 414 431 441 468 555 570 613 855 915 1017
H1 PN16、40 50 53 58 70 75 83 93 100 110 125 148 170
PN64 60 65 70 77.5 85 90 100 85 125 148 170 208
H2 PN64 115 115 121 130 140 153 178 190 200 260 320 380
PN16 125 125 130 140 150 160 185 200 220 280 320 360
PN40 150 150 160 170 180 200 230 250 282 310 430 480
H3 PN16、40 404 415 428 448 448 468 561 578 590 886 1008 1120
PN64 365 430 498 528 528 530 535 540 600 890 1208 1305
波紋管密封型 395 465 478 509 509 548 641 658 670 976 1098 1210
重量 （ kg） 標準型 10 10 12 15 18 23 35 45 60 75 90 120
波紋管密封型 12 12 14 17 20 26 38 48 64 79 95 125

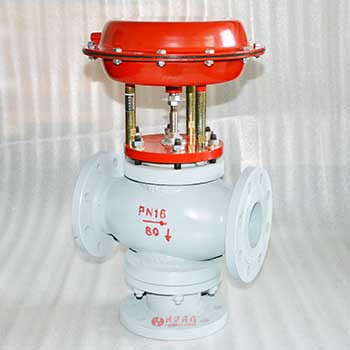

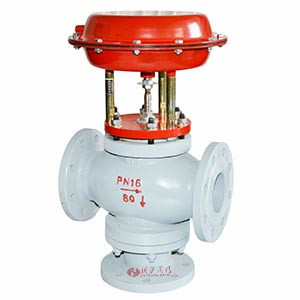

氣動三通切斷閥 圖片

氣動三通切斷閥圖片 氣動三通切斷閥圖片
