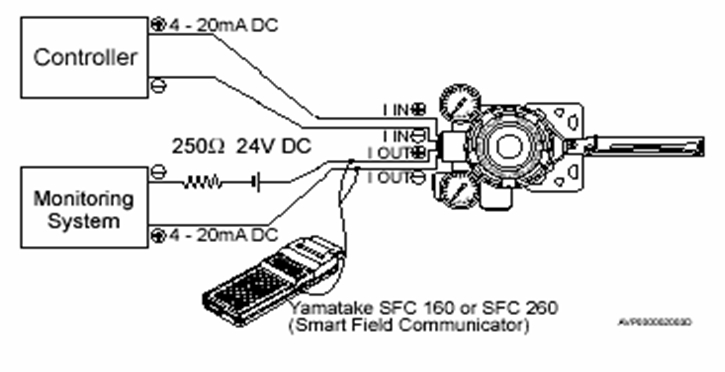

山武定位器帶4-20mA 模擬量信號輸出的系統示意圖

SVP 智能定位器安裝完成后，必需進行自整定,自整定開始時閥門會自動開 關，檢查工況條件，確保閥門開關不影響工藝和人身傷害，自整定有兩種方 式，即：
1） 使用外部旋鈕

2） 用 SFC（7.5 以上版本）或 HART 手操器

自整定自動設別的參數有： 零位和滿度； 執行機構的摩擦系數等，如零位和滿度未滿足要求，則需手動調整零位和滿度，該調整量是自整 定默認行程的 10%，經調整后，定位器自動儲存調整后的行程。零位與量程 的調整相互不影響。

外部開關的自整定
操作步驟：
1）調節過濾減壓閥氣源至執行機構的額定值，輸入 18mA±1%的信號至 SVP。
2）用一字螺絲刀向右旋轉零位/滿度調整螺釘至停止為止，保持約 3 秒種， 直至閥門動作，自整定開始，松開螺絲刀。
3）閥門自動進行全開-全關來回二次，然后在 50%開度處稍作停留進行運 算，運算結束后，終停留在對應輸入信號（18mA）的開度位置。整個 過程大約 3 分鐘。
4）改變輸入信號后，核對閥開度，自整定完成。
5）當自整定在進行時，若輸入信號低于 4mA，自整定中斷，必須重新自整 定。自整定完成后，保持輸入信號 4mA 以上信號至少 30 秒，才能把自整定參數自動保存到 SVP 中。
6）在自整定期間，若連接 SFC 手操器于 SVP 上，按 SFC 手操器上的 ID 鍵，就能在 SFC 的液晶屏上顯示自整定參數。

零位-滿度調整
SVP 具有外部零位-滿度調整功能。當無 SFC（或 HART）手操器時，或在防爆現場不能使用手操器時，該功能是非常有效的。
有三種方法能進行零位-滿度調整，即：
1）輸入電流信號后，用外部開關（與自整定螺釘合用）。
2）輸入電流信號后，用 SFC（或 HART）手操器。
3）直接供氣源（過濾減壓閥調節氣壓）后，用 SFC（或 HART）手操器。

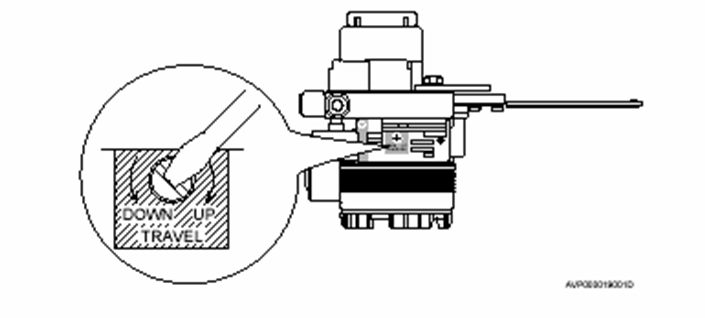

用外部開關調整
輸入電流信號后，逆時針或順時針旋轉自整定開關，就能完成零位-滿度的 調整。
調整方法： 順時針旋轉自整定螺釘，反饋桿向上（閥桿向上）。 逆時針旋轉自整定螺釘，反饋桿向下（閥桿向下）。
零位調整：
輸入 4 mA 信號，檢查零點，若有偏差，旋轉自整定螺釘，使零點到合 適位置（順時針旋轉，閥芯向上移動；逆時針旋轉；閥芯向下移動，零位與 量程的調整相互不影響）。
滿度調整：
輸入 20mA 信號，檢查滿度，若有偏差，旋轉自整定螺釘，使?jié)M度到合 適位置（順時針旋轉，閥芯向上移動；逆時針旋轉；閥芯向下移動）。 閥開度確認：分別輸入 4mA、8mA、12mA、16mA、20mA 檢查閥開度，若有偏差或閥門振蕩，再進行一次自整定，就能完成整個過程的調試。
