美標球閥 | Q41F
美標球閥 產品說明
美標球閥美標法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。美標球閥廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。API美標球閥 執行標準
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
美標球閥 技術參數
| 試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 介質 | 水 | 氣 | |||||||
| 單位 | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 壓力等級?(磅級) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-0.7 | 60-100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | |||
| 400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
| 600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
| 900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
美標球閥 主要零件材料
| 名稱 | 材料 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 閥體 閥蓋 |
A216WCB | A352 LCB | A217WC6 | A217WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 球體 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 閥桿 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 手柄 | KTH350-10 | ||||||||
| 螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
| 螺母 | A194-2H A194-7 A194-8 | ||||||||
美標球閥 結構尺寸圖
美標球閥 連接尺寸
| 型號 | 規格?(mm) | 尺寸?(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| inch | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-150Lb? Q341F/H/Y-150Lb? Q641F/H/Y-150Lb |
1/2″ | 15 | 108 | 89 | 60.5 | 35 | 12 | 4-Φ15 | 68 | 115 |
| 3/4″ | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | |
| 1″ | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 85 | 150 | |
| 11/4″ | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | |
| 11/2″ | 40 | 165 | 127 | 98.5 | 73.2 | 15 | 4-Φ15 | 107 | 230 | |
| 2″ | 50 | 178 | 152 | 120.7 | 92 | 16 | 4-Φ19 | 118 | 240 | |
| 21/2″ | 65 | 190 | 177.8 | 139.7 | 104.7 | 18 | 4-Φ19 | 145 | 280 | |
| 3″ | 80 | 203 | 190.5 | 152.4 | 127 | 19 | 4-Φ19 | 160 | 310 | |
| 4″ | 100 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 185 | 330 | |
| 5″ | 125 | 356 | 254 | 216 | 185.7 | 26 | 8-Φ22 | 230 | 600 | |
| 6″ | 150 | 394 | 279 | 241.3 | 216 | 26 | 8-Φ22 | 260 | 800 | |
| 8″ | 200 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 310 | 1000 | |
| 10″ | 250 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | 350 | 1200 | |
| 型號 | 規格?(mm) | 尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| inch | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
1/2″ | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4″ | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
| 1″ | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
| 11/2″ | 40 | 241 | 156 | 114.3 | 73.2 | 23 | 4-Φ22 | 135 | 180 | |
| 2″ | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
| 3″ | 80 | 356 | 210 | 168.2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
| 4″ | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
| 6″ | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
| 8″ | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
| 10″ | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 | 1200 | |

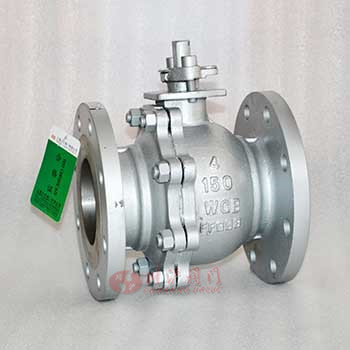

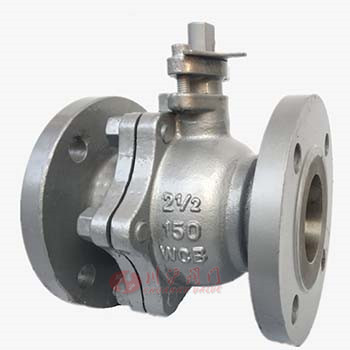

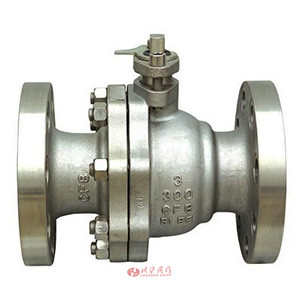

美標球閥圖片
