當前位置：首頁 > 產品中心 > 球閥球閥

三片式焊接球閥 | Q61F

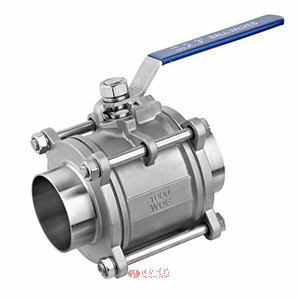

三片式焊接球閥圖片

三片式焊接球閥產品說明

三片式焊接球閥Q61F三片式承插焊手動球閥引進德國托普TOP技術生產
1.公稱壓力：1.6-6.4MPa
2.適用溫度范圍：-20～232℃高溫型350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
4.對焊標準（SW）：GB12224·ANSI B16·25
三片式焊接球閥廣泛用于城建、化工、冶金、石油、制藥、食品、飲料、環保等。

三片式焊接球閥材質參數

序號	零件名稱	材質
序號	零件名稱	不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8

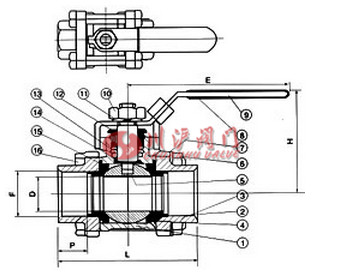

三片式焊接球閥結構尺寸圖

三片式焊接球閥結構圖

三片式焊接球閥連接尺寸

SIZE	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20

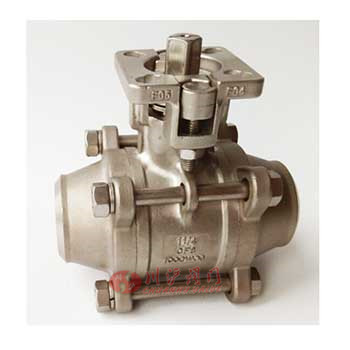

三片式焊接球閥圖片
