產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 保溫閥保溫閥
保溫截止閥 | BJ41W

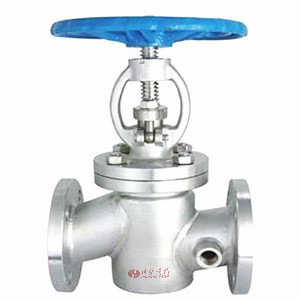

保溫截止閥圖片

保溫截止閥 產品說明
角式保溫截止閥按結構分為BJ41W夾套保溫直通式截止閥和BJ45W夾套保溫直流式截止閥，主要用于石油，化工，冶金，制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系統閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面，底部設置由夾套的連接口。
由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通截止閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可以順暢地流過閥門。

保溫截止閥 技術參數
型號 公稱壓力PN（MPa） 試驗壓力 適用溫度 適用介質 保溫套壓力（MPa）
殼體 密封
BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸類 ≤1.0
BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸類 ≤1.0

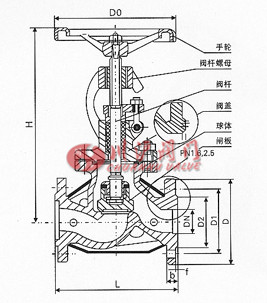

保溫截止閥 結構尺寸圖

保溫截止閥結構圖

保溫截止閥 連接尺寸

BJ41W-16主要外形尺寸和連接尺寸

型號 公稱通徑DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do Z-G
? W ? P
BJ41 ? -16 R
? H ? C
15 130 95 65 45 16-2 4-14 170 170 3/8
20 150 105 75 55 16-2 4-14 190 190 3/8
25 160 115 85 65 16-2 4-14 205 205 3/8
32 180 135 100 78 18-2 4-18 270 270 1/2
40 200 145 110 85 18-3 4-18 310 310 1/2
50 230 160 125 100 18-3 4-18 358 358 1/2
65 290 180 145 120 18-3 4-18 373 373 1/2
80 310 195 160 135 20-3 8-18 435 435 1/2
100 350 215 180 155 20-3 8-18 500 500 1/2
125 400 245 210 185 22-3 8-18 614 614 1/2
150 480 280 240 210 24-3 8-23 674 674 1/2
200 600 335 295 264 26-3 12-23 818 818 1/2
250 730 405 355 320 30-3 12-25 949 969 1/2

BJ41W-25主要外形尺寸和連接尺寸

型號 公稱通徑DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do Z-G
? W ? P
BJ41 ? -25 R
? H ? C
15 130 95 65 45 16-2 4-14 233 120 3/8
20 150 105 75 55 16-2 4-14 275 140 3/8
25 160 115 85 65 16-2 4-14 285 160 3/8
32 180 135 100 78 18-2 4-18 302 180 1/2
40 200 145 110 85 18-3 4-18 355 200 1/2
50 230 160 125 100 20-3 4-18 362 240 1/2
65 290 180 145 120 22-3 8-18 400 280 1/2
80 310 195 160 135 22-3 8-18 430 320 1/2
100 350 230 190 160 24-3 8-18 465 360 1/2
125 400 270 220 188 28-3 8-23 550 400 1/2
150 480 300 250 218 30-3 8-25 700 400 1/2
200 600 360 310 278 34-3 12-25 780 450 1/2
250 730 425 370 335 36-3 12-30 900 550 1/2

BJ41W-40主要外形尺寸和連接尺寸

型號 公稱通徑DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H Z-G
? W ? P
BJ41 ? -40 R
? H ? C
15 130 95 65 45 40 16-2 4-14 233 3/8
20 150 105 75 55 51 16-2 4-14 275 3/8
25 160 115 85 65 58 16-2 4-14 285 3/8
32 180 135 100 78 66 18-2 4-18 302 1/2
40 200 145 110 85 76 18-3 4-18 355 1/2
50 230 160 125 100 88 20-3 4-18 370 1/2
65 290 180 145 120 110 22-3 8-18 408 1/2
80 310 195 160 135 121 22-3 8-18 436 1/2
100 350 230 190 160 150 24-3 8-23 475 1/2
125 400 270 220 188 176 28-3 8-25 558 1/2
150 480 300 250 218 204 30-3 8-25 720 1/2
200 600 375 320 282 260 38-3 12-30 800 1/2

BJ41W-64主要外形尺寸和連接尺寸

型號 公稱通徑DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H Z-G
? W ? P
BJ41 ? -64 R
? H ? C
15 170 105 75 55 55 18-2 4-14 240 3/8
20 190 125 90 68 68 20-2 4-14 280 3/8
25 210 135 100 78 78 22-2 4-14 290 3/8
32 230 150 110 82 82 24-2 4-18 325 1/2
40 260 165 125 95 95 24-3 4-18 360 1/2
50 300 175 135 105 105 26-3 4-18 410 1/2
65 340 200 160 130 130 28-3 8-18 430 1/2
80 380 210 170 140 140 30-3 8-18 465 1/2
100 430 250 200 168 168 32-3 8-18 537 1/2
125 500 295 240 202 202 36-3 8-23 630 1/2
150 550 340 280 240 240 38-3 8-25 790 1/2
200 650 405 345 300 300 44-3 12-25 910 1/2
