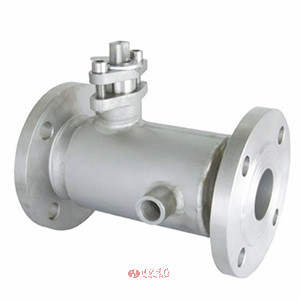

縮徑保溫球閥 | SBQ41F
縮徑保溫球閥 產品說明
縮徑保溫球閥又稱縮徑保溫球閥,是為滿足客戶特殊工況在一體式保溫球閥基礎上開發新型保溫閥，該閥具有保溫、保冷特性。廣泛應用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。縮徑保溫球閥由于采用了蒸氣夾套保溫，故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
縮徑保溫球閥 技術參數
| 設計標準? | ASME B 16.34 GB/T 12224 |
|---|---|
| 結構長度? | ASME B 16.10 GB/T 12221 |
| 連接法蘭? | ASME B 16.34 JB/T 79 |
| 驅動方式? | 手動、電動、氣動? |
| 試驗和檢驗? | JB/T9092 API 598 |
| 適用介質? | 重油、膠類等易凝固介質? |
縮徑保溫球閥 零件參數
| 號? | 零件名稱? | 材質? | 序號? | 零件名稱? | 材質? | ||
|---|---|---|---|---|---|---|---|
| GB | ASTM | GB | ASTM | ||||
| 1 | 夾套? | 25 | A105 | 5 | 球體? | ||
| 2 | 閥座? | WCB | A216-WCB | 6 | 閥桿? | 1Cr13 | A247-410 |
| 3 | 閥體? | 1Cr18Ni9Ti | SS304 | 7 | 填料? | 柔性石墨? | |
| 4 | 密封圈? | PTFE、對位聚苯? | 8 | 填料壓蓋? | WCB | A216-WCB | |

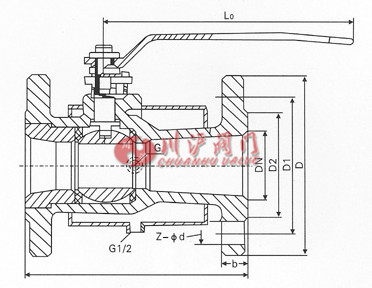

縮徑保溫球閥 結構尺寸圖
縮徑保溫球閥 連接尺寸
| 公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | Z-G |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3/8 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3/8 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3/8 |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1/2 |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1/2 |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1/2 |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1/2 |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1/2 |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1/2 |
| 125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1/2 |
| 150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1/2 |
