自力式氧氣調節閥 | ZZYP
自力式氧氣調節閥 產品說明
自力式氧氣調節閥閥體和氣缸經過脫脂禁油處理，適合氧氣等氣體使用，是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門。自力式壓力調節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中。
自力式氧氣調節閥 技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 閥蓋形式 | 標準型-17～+300℃、高溫型+300℃～+450℃ | |||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||||
| 流量特性 | 線性 | |||||||||||||
自力式氧氣調節閥 零件材質
| 材料代號 | C（WCB） | P（304） | R（316） | |
|---|---|---|---|---|
主要 零件 |
閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||
自力式氧氣調節閥 結構尺寸圖
自力式氧氣調節閥 連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 法蘭端間距L（PN1.6、4.0MPa） | 160 | 160 | 200 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| 法蘭端面距L（PN6.4MPa） | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 730 | 900 |
| 裝接管尺寸B（PN1.6、4.0MPa） | 373 | 413 | 483 | 533 | 603 | 753 | 863 | 1013 | 1380 | 1500 | 1900 | 2300 | 2700 |
| 裝接管尺寸B（PN6.4MPa） | 443 | 483 | 543 | 593 | 673 | 803 | 933 | 1093 | 1480 | 1570 | 1950 | 2300 | 2750 |
| 閥后型不帶取壓管取壓點尺寸B1 | ≥6DN | ||||||||||||
| 閥前型不帶取壓管取壓點尺寸B2 | ≥2DN | ||||||||||||
| 單座、套筒結構高度H | 364 | 364 | 378 | 378 | 386 | 472 | 487 | 518 | 800 | 830 | 860 | 960 | 980 |
| 雙座結構高度H1 | 368 | 375 | 391 | 391 | 405 | 500 | 515 | 547 | 830 | 860 | 920 | 970 | 1060 |
| 單座控制閥后型H2 | 55 | 60 | 70 | 75 | 85 | 95 | 100 | 110 | 125 | 150 | 170 | 210 | 230 |
| 單座控制閥前型H3 | 90 | 90 | 105 | 105 | 115 | 140 | 150 | 170 | 200 | 260 | 325 | 345 | 430 |
| 雙座型H4 | 110 | 110 | 130 |
135 | 165 | 175 | 195 | 210 | 250 | 290 | 345 | 410 | 495 |
| 導壓管接頭螺紋 | M16*1.5 | ||||||||||||

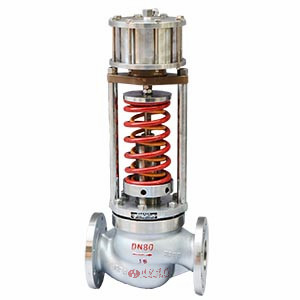

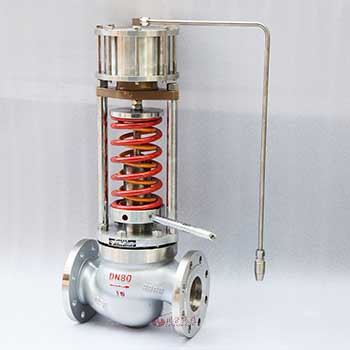

自力式氧氣調節閥 圖片
