電動塑料蝶閥 | CHD971X
電動塑料蝶閥 產品說明
電動塑料蝶閥是一種轉角90°的旋轉類蝶閥，具有重量輕、耐腐蝕性強，被應用于多個領域，如一般的純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等過個行業，品質得到廣大用戶的認可。蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
電動塑料蝶閥 性能參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
電動塑料蝶閥 材質說明
| 名稱 | 材料 |
|---|---|
| 閥體 | UPVC、CPVC、PP |
| 閥芯 | UPVC、CPVC、PP、PTFE |
| 密封面 | FPM、EPDM、NBR |

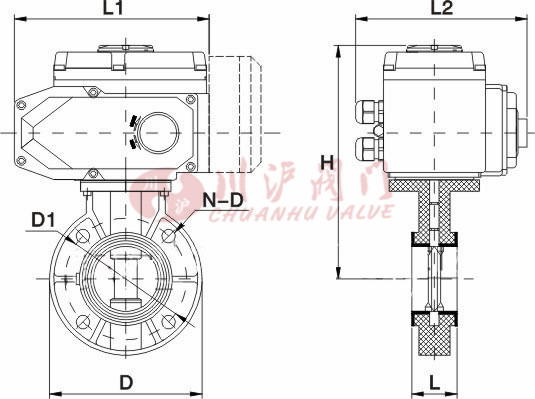

電動塑料蝶閥 結構尺寸圖
電動塑料蝶閥 連接尺寸
| 主要外形尺寸-PN10（10bar） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | |||||||
| L | L1 | L2 | H | D | D1 | N-D | |||
| 40 | 39 | 165 | 150 | 210 | 47 | 110 | 4-18 | CHV-005 | CHQ-010 |
| 50 | 45 | 165 | 150 | 223 | 56 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 48 | 165 | 150 | 235 | 71 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 48 | 165 | 150 | 240 | 85 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 58 | 190 | 170 | 258 | 105 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 70 | 190 | 170 | 303 | 131 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 76 | 190 | 170 | 316 | 153 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 92 | 190 | 170 | 350 | 204 | 290 | 8-22 | CHV-020 | CHQ-030 |
| 250 | 114 | 270 | 220 | 410 | 255 | 350 | 12-22 | CHV-040 | CHQ-040 |
| 300 | 120 | 270 | 220 | 440 | 307 | 400 | 12-22 | CHV-060 | CHQ-050 |
| 350 | 130 | 270 | 220 | 470 | 358 | 460 | 16-22 | CHV-080 | CHQ-060 |
| 400 | 140 | 270 | 220 | 520 | 389 | 515 | 16-22 | CHV-100 | CHQ-080 |
| 450 | 152 | 270 | 220 | 540 | 446 | 565 | 20-26 | CHV-120 | CHQ-100 |
| 500 | 152 | 270 | 220 | 570 | 494 | 620 | 20-26 | CHV-140 | CHQ-120 |
| 600 | 178 | 270 | 220 | 637 | 590 | 725 | 20-30 | CHV-160 | CHQ-140 |

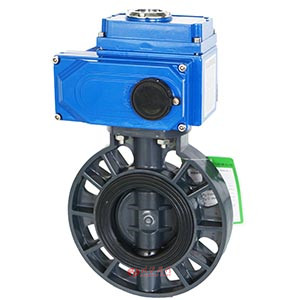

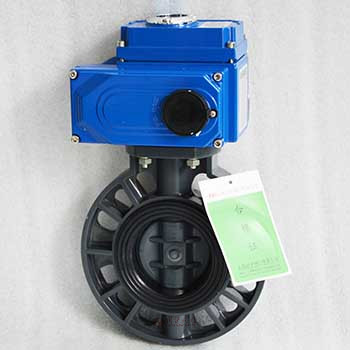

電動塑料蝶閥圖片
