電動衛生級蝶閥 | CHWD981X
電動衛生級蝶閥 產品說明
電動衛生級蝶閥是由角行程的電動執行機構和衛生級蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。 電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。
電動衛生級蝶閥 性能參數
| 公稱通徑DN | 50~800 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作范圍 | 0～90° | ||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | ±2.5% | ||||||||||
| 回差 | ±2.5% | ||||||||||
| 死區 | 1% | ||||||||||
| 可調范圍 | 250:1、350:1 | ||||||||||
| 配置執行機構 | 選配PSQ、HQ、361RS、CH等系列角行程電動執行機構 | ||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||||
電動衛生級蝶閥 材質說明
| 名稱 | 材料 | ||
|---|---|---|---|
| 左右閥體 | 304 | 316 | 316L |
| 蝶板 | 304 | 316 | 316L |
| 閥座 | 丁腈橡膠 | 食用橡膠 | 氟橡膠、硅橡膠 |
| 螺栓 | 304 | ||
| 螺栓 | 304 | ||
| 連接支架 | 304 | ||
| 連接器 | 304 | ||

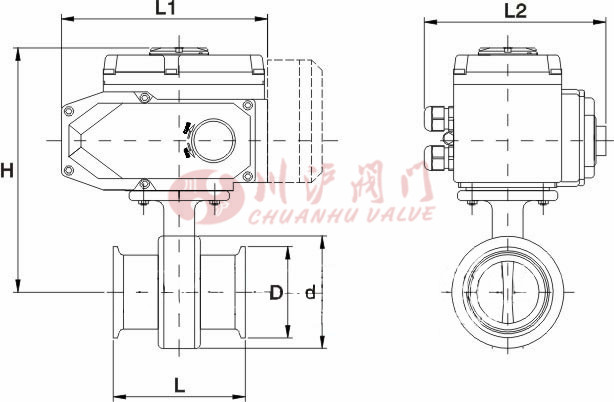

電動衛生級蝶閥 結構尺寸圖
電動衛生級蝶閥 連接尺寸
| 公稱通徑 [DN] |
尺寸[mm] | 執行器選配 | ||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | H | D | d | |||
| 20 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 25 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 32 | 66 | 165 | 150 | 224 | 50.5 | 77 | CHV-005 | CHQ-010 |
| 38 | 72 | 165 | 150 | 226 | 50.5 | 82 | CHV-005 | CHQ-010 |
| 51 | 76 | 165 | 150 | 235 | 64 | 100 | CHV-005 | CHQ-010 |
| 63 | 76 | 165 | 150 | 242 | 77.5 | 114 | CHV-005 | CHQ-005 |
| 76 | 76 | 165 | 150 | 249 | 91 | 128 | CHV-005 | CHQ-015 |
| 89 | 84 | 190 | 170 | 274 | 106 | 139 | CHV-010 | CHQ-015 |
| 102 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |
| 108 | 90 | 190 | 170 | 280 | 119 | 155 | CHV-010 | CHQ-015 |

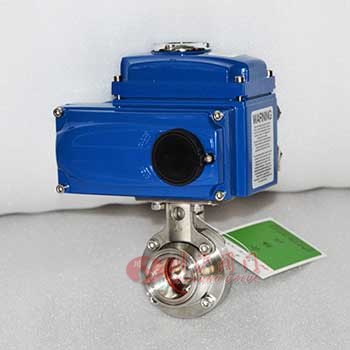

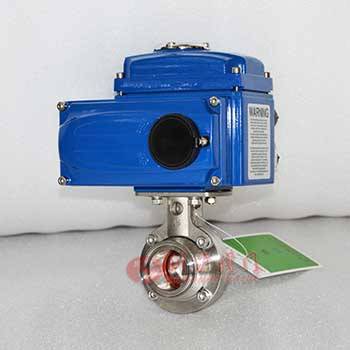

電動衛生級蝶閥圖片
