防爆電動塑料蝶閥 | CHExD971X
防爆電動塑料蝶閥 產品說明
防爆電動塑料蝶閥也稱為電動防爆PVC蝶閥，是由防爆電動執行器和PVC蝶閥組成，輸入AC220V或者AC380V或者DC24V電源即可進行開關量的操作，也可以內置伺服模塊，輸入控制信號4-20mA或者DC1-5V和單相電源即可控制調節量的操作，可控制閥門任意位置的啟閉。防爆電動塑料蝶閥具有重量輕、耐腐蝕性強，被應用于多個領域，如一般的純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等過個行業，品質得到廣大用戶的認可。
防爆電動塑料蝶閥 性能參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN1.0、1.6MPa | ||||||||
| 連接形式 | 對夾式 | ||||||||
| 適用溫度 | 0～+60℃ | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||||
防爆電動塑料蝶閥 防爆電動執行器參數
| 外 殼 | 防水等級IP67 | 可選：IP68防爆 |
|---|---|---|
| 電 機 | 鼠籠式異步電動機 | |
| 限位開關 | 1開/1關， ?SPDT,250V AC,10A | |
| 輔助開關組 | 1開/1關，SPDT,250V AC,10A | |
| 扭矩開關 | 1開/1關，SPDT,250V AC,10A | 除HQ-005/008/010 |
| 行 程 | 90°±10° | 可選擇0°-270 |
| 故障保護/工作溫度 | 內部熱保護，打開115℃±5C/關閉97℃±5℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械手柄，可用手輪來操作 | |
| 自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整 | |
| 加熱器和恒溫器 | 7-10W(110/220V ??AC) | |
| 接線孔 | PF 3/4"(2個) | |
| 環境溫度 | -20°℃~+70℃ | |
| 潤 滑 | 鋁基潤滑脂(EP型) | |
| 材 料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
| 環境濕度 | 最大90% RH | |
| 抗震性能 | XYZ10g,0.2~34HZ,30minutes | |
| 外表涂層 | 干粉、環氧聚酯 |
防爆電動塑料蝶閥 材質說明
| 名稱 | 材料 |
|---|---|
| 閥體 | UPVC、CPVC、PP |
| 閥芯 | UPVC、CPVC、PP、PTFE |
| 密封面 | FPM、EPDM、NBR |

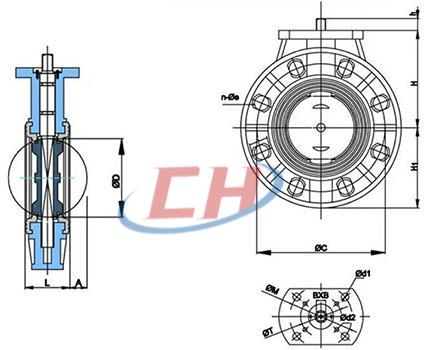

防爆電動中線蝶閥 結構尺寸圖
防爆電動中線蝶閥 連接尺寸
| 通徑DN | H1 | H | C | n-φe | D | h | B | M | d1 | T | d2 | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2"(50) | 80 | 114.5 | 123 | 4-20 | 54 | 15 | 11 | 70 | 8.5 | 50 | 7 | 44.5 |
| 2-1/2"(65) | 93 | 128 | 143 | 4-21 | 67 | 15 | 11 | 70 | 8.5 | 50 | 7 | 48 |
| 3"(80) | 99.5 | 140 | 157 | 4-21 | 83 | 15 | 11 | 70 | 8.5 | 50 | 7 | 53 |
| 4"(100) | 118 | 160 | 186 | 8-21 | 101 | 15 | 14 | 70 | 8.5 | 50 | 7 | 57 |
| 5"(125) | 127 | 157 | 213 | 8-24 | 127 | 17 | 17 | 102 | 11 | 70 | 8.5 | 68 |
| 6"(150) | 145 | 170 | 240 | 8-24 | 152 | 17 | 17 | 102 | 11 | 70 | 8.5 | 73 |
| 8"(200) | 172 | 213 | 296 | 8-24 | 200 | 17 | 17 | 102 | 11 | 70 | 8.5 | 92 |

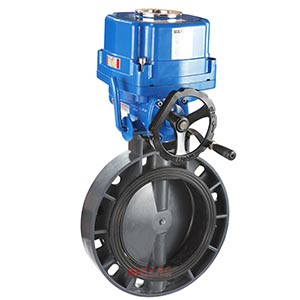

防爆電動塑料蝶閥 圖片
