信號蝶閥 | XD71X
信號蝶閥 產品說明
XD71X信號蝶閥是電信號裝置設計于蝸桿、渦輪驅動裝置的頂部，并與閥桿直連轉動，在精密全封閉的機電裝置內，設有閥門開啟度機械指示器和進口電器元件及防銹機件，輸出信號長期穩定可靠。
信號蝶閥 材質
| 零件名稱 Part?name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 產品型號 Products?Model |
D41X-10/16 |
| 公稱通徑 Nominal?Diameter |
DN40-DN2000 |
| 公稱壓力(MPa) Nominal?Pressure |
PN1.0-1.6MPa |
| 適用介質 Applicable?medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable?temperature |
-29~110℃ |

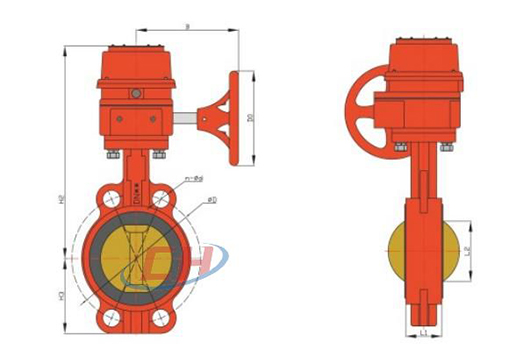

信號蝶閥 結構尺寸圖
信號蝶閥 連接尺寸
| 規格Size | H3 | H2 | φd | φD | L1 | L2 | B | D0 | 單重Kg |
|---|---|---|---|---|---|---|---|---|---|
| DN40 | 69.5 | 258 | 22.0 | 106.0 | 33.5 | 30 | 134 | 134 | 5.50 |
| DN50 | 70.0 | 268 | 22.0 | 123.0 | 42.0 | 32 | 134 | 134 | 6.00 |
| DN65 | 80.0 | 281 | 22.5 | 154.5 | 45.0 | 47 | 134 | 134 | 6.50 |
| DN80 | 94.0 | 293 | 23.0 | 156.0 | 45.0 | 65 | 134 | 134 | 7.10 |
| 23.0 | 160.0 | ||||||||
| DN100 | 110.0 | 308 | 27.0 | 212.5 | 52.0 | 91 | 134 | 134 | 8.50 |
| DN125 | 122.0 | 328 | 25.5 | 240.0 | 55.0 | 112 | 134 | 134 | 10.00 |
| DN150 | 134.0 | 348 | 24.0 | 240.0 | 56.0 | 146 | 134 | 134 | 11.50 |
| DN200 | 167.0 | 393 | 24.0 | 295.0 | 61.0 | 194 | 190 | 261 | 20.50 |
| 25.0 | 296.0 | ||||||||
| DN250 | 203.0 | 432 | 31.0 | 356.0 | 66.0 | 242 | 190 | 261 | 28.00 |
| DN300 | 241.0 | 454.0 | 26 | 432.00 | 77 | 292 | 210 | 263 | 39.10 |
| 32 | 407.00 | ||||||||
| DN350 | 267.0 | 502.0 | 37 | 466.00 | 77 | 325 | 210 | 263 | 47.00 |
| 34 | 476.00 |
