三片式對焊球閥 | Q61F
三片式對焊球閥 產品說明
三片式對焊球閥Q61F閥體采用1000WOG三片式閥體，具有安裝拆卸方便、重量輕、密封性能好、耐腐蝕、開關方便等特點。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。
三片式對焊球閥 材質參數
| 序號No. | 零件PARTS | 材料MATERIAL | ||
|---|---|---|---|---|
| 1 | 閥蓋BONNET | WCB | CF8 | CF8M |
| 2 | 墊片GASKET | PTFE | ||
| 3 | 閥座SEAT | PTFE | ||
| 4 | 球體BALL | CF8 | CF8 | CF8M |
| 5 | 閥體BODY | WCB | CF8 | CF8M |
| 6 | 螺栓BOLT | 304 | ||
| 7 | 彈簧墊圈SPRINGWASHER | 304 | ||
| 8 | 螺母NUT | 304 | ||
| 9 | 閥桿STEM | 304 | 304 | 316 |
| 10 | 閥桿墊圈STEMWASHER | PTFE | ||
| 11 | 填料PACKING | PTFE | ||
| 12 | 填料蓋GLAND | 304 | ||
| 13 | 手柄HANDLE | 304+PVC | ||
| 14 | 彈簧墊圈SPRINGWASHER | 304 | ||
| 15 | 螺母NUT | 304 | ||

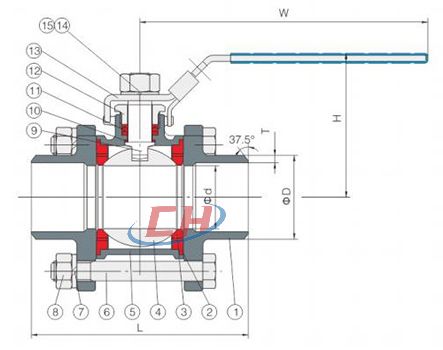

三片式對焊球閥 結構尺寸圖
三片式對焊球閥 連接尺寸
| 尺寸SIZE | d | L | D | T | H | W | |
|---|---|---|---|---|---|---|---|
| 1/4” | DN6 | 12 | 64 | 14.5 | 2.25 | 46 | 91 |
| 3/8” | DN10 | 12 | 64 | 18 | 2.75 | 46 | 91 |
| 1/2” | DN15 | 15 | 67 | 23 | 3.0 | 53 | 106 |
| 3/4” | DN20 | 20 | 76 | 27 | 3.0 | 64 | 118 |
| 1” | DN25 | 25 | 90 | 34 | 3.5 | 66 | 127 |
| 1-1/4” | DN32 | 32 | 98 | 41 | 3.7 | 72 | 148 |
| 1-1/2” | DN40 | 38 | 110 | 47 | 4.0 | 87 | 165 |
| 2” | DN50 | 49 | 134 | 61 | 4.0 | 98 | 174 |
| 2-1/2” | DN65 | 65 | 180 | 74 | 4.5 | 122 | 240 |
| 3” | DN80 | 80 | 205 | 92 | 5.0 | 133 | 240 |
| 4” | DN100 | 100 | 260 | 114.5 | 6.0 | 156 | 300 |
