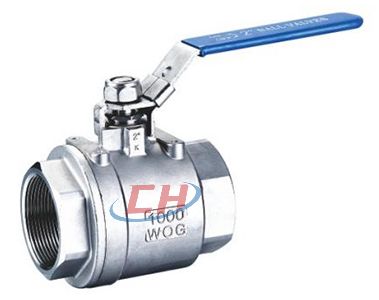

二片式內螺紋球閥 | Q11F
二片式內螺紋球閥 產品說明
二片式內螺紋球閥Q11F閥體采用1000WOG閥體，螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，可以在一定腐蝕和溫度工作條件下工作，密封性能優秀，基本實現零泄漏。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。
二片式內螺紋球閥 材質參數
| NO. | PartsName | Material |
|---|---|---|
| 1 | 閥蓋Bonnet | CF8/CF8M |
| 2 | 密封墊Gasket | PTFE |
| 3 | 閥體Body | CF8/CF8M |
| 4 | 閥座Seat | PTFE |
| 5 | 球體Ball | SS304/S3316 |
| 6 | 止推墊Stem?gasket | PTFE |
| 7 | 填料Packing | PTFE |
| 8 | 填料壓蓋Packing?gland | SS304 |
| 9 | 閥桿Stem | 3S304 |
| 10 | 手柄Handle | SS304 |
| 11 | 彈墊Spring?washer | SS304 |
| 12 | 螺母Handle?nut | ASTMA194B8 |
| 13 | 鎖塊Handle?lock | SS304 |
| 14 | 皮套Handles?sleeve | PLASTIC |

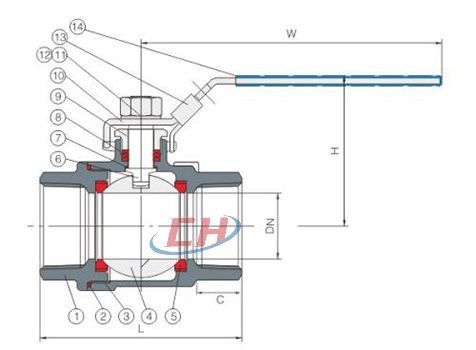

二片式內螺紋球閥 結構尺寸圖
二片式內螺紋球閥 連接尺寸
| SIZE（inch） | DN | L | W | H | C | T | P |
|---|---|---|---|---|---|---|---|
| 1/4” | 12 | 52 | 91 | 49 | 10 | 12.7 | 28.5 |
| 3/8” | 12 | 52 | 91 | 49 | 13 | 12.7 | 28.5 |
| 1/2” | 15 | 62 | 106 | 52 | 14 | 127 | 28.5 |
| 3/4” | 20 | 70 | 118 | 62 | 19 | 22.1 | 35 |
| 1” | 25 | 82 | 127 | 68 | 21 | 22.1 | 35 |
| 1-1/4” | 32 | 95 | 136 | 76 | 22 | 23.6 | 38.1 |
| 1-1/2” | 38 | 104.5 | 171 | 86 | 22 | 23.6 | 38.1 |
| 2” | 48 | 118 | 171 | 98 | 24 | 23.6 | 38.1 |
| 2-1/2” | 65 | 162 | 215 | 129 | 26 | 35 | 55 |
| 3” | 80 | 180 | 240 | 140 | 31 | 35 | 55 |
| 4” | 98 | 220 | 317 | 153.5 | 37 | 35 | 55 |
